Válvulas borboleta

A válvula de borboleta de vedação macia da linha central, a estrutura compacta da válvula de borboleta flangeada dupla excêntrica, o interruptor rotativo de 90 ° facilmente, a vedação confiável, a vida útil longa de serviço, é amplamente utilizada em moinhos de água, usinas de energia, fábricas de aço, fabricação de papel, indústria química, catering e outros sistemas de suprimento de água e drenagem, como regulamentação e uso de corte.

A válvula de borboleta, denominada válvula de borboleta (válvula borboleta), refere -se ao membro de fechamento (retalho da válvula ou placa de borboleta) para o disco, girando ao redor do eixo da válvula para obter a abertura e o fechamento de uma espécie de válvula, no oleoduto é usado principalmente para cortar e acelerar. O membro de abertura e fechamento da válvula de borboleta é uma placa de borboleta em forma de disco, girando em torno de seu próprio eixo no corpo da válvula, de modo a alcançar o objetivo de abrir, fechar ou regulamentação. A válvula de borboleta cheia a cheia fechada é geralmente menor que 90 °, a válvula borboleta e a haste borboleta em si não têm a capacidade de travar auto-bloqueio, a fim de o posicionamento da placa de borboleta, a ser instalado no redutor de engrenagem de worm de caule da válvula. O uso do redutor de engrenagem de worm, não apenas pode fazer a placa borboleta com habilidade de bloqueio de auto-bloqueio, para que a placa da borboleta pare em qualquer posição, mas também melhore o desempenho operacional da válvula.

As características da válvula de borboleta especial industrial podem suportar alta temperatura, a faixa de pressão aplicável também é maior, o diâmetro nominal da válvula é grande, o corpo da válvula é feito de aço carbono, o anel de vedação da placa da válvula é feito de anel de metal em vez de anel de borracha. Grandes válvulas de borboleta de alta temperatura são feitas de placa de aço soldada e são usadas principalmente para dutos de gás médios de alta temperatura e tubulações de gás.

Três projetos técnicos principais de válvulas de borboleta de alto desempenho

As válvulas de borboleta de Storaen redefinem o controle de fluxo industrial por meio de engenharia inovadora, combinando vedação de precisão, resiliência do material e atuação inteligente para oferecer desempenho inigualável em diversas aplicações. Como fornecedor líder de tipos e soluções de válvulas de borboleta, nossos projetos abordam os desafios críticos de vazamento, desgaste e eficiência operacional. Veja como três tecnologias principais diferenciam nossas válvulas de borboleta.

1. Sistemas de vedação excêntrica para desempenho de lea

O coração da nossa válvula de borboleta de alto desempenho está em seus projetos excêntricos avançados, eliminando os problemas comuns de vazamento que atormentam válvulas tradicionais:

Geometria excêntrica dupla: um eixo de disco de deslocamento (1ª excentricidade) e ângulo do assento (2ª excentricidade) criam um selo de “contato de linha” quando fechado, reduzindo o atrito em 40% em comparação com os modelos concêntricos. Esse design garante desligamento de bolhas para gases e líquidos, mesmo com altas pressões (até PN16.0MPa), tornando-o ideal para aplicações de válvulas de borboleta em tubulações químicas e sistemas de vapor.
Inovação excêntrica tripla: Para condições extremas (450 ° C+ gás de combustão ou meios abrasivos), nossas válvulas triplas com centradas adicionam um terceiro deslocamento (inclinação da face do disco), permitindo a vedação de metal a metal sem desgaste do assento. Essa tecnologia supera as limitações da válvula global no isolamento de alta temperatura, garantindo a confiabilidade a longo prazo nos sistemas de escape da usina.

2. Ciência do material para resiliência de ambiente severo

Nós projetamos componentes da válvula para suportar a condição de trabalho mais difícil, combinando tipos de válvulas de borboleta com demandas específicas de mídia:

Materiais do corpo e disco: Escolha o ferro fundido HT300 (econômico para água/gás, -10 ° C ~ 200 ° C), aço carbono WCB (industrial para serviço pesado, -29 ° C ~ 425 ° C) ou 316L de aço inacessível (corrosão -resistente a produtos químicos, -40 ° C ~ 450 ° C). Nossas válvulas de borboleta de 6 e 4 polegadas apresentam costelas de disco espessadas para evitar a deformação sob alta velocidade de fluxo, superando os projetos padrão em 25% na vida útil do ciclo.
As combinações de vedação: vedações macias (NBR/EPDM) oferecem ≤0,1 mm de tolerância ao vazamento para água e águas residuais, enquanto as vedações duras (aço inoxidável + grafite) manipulam meios de partículas sem erosão, críticos para plantas de pasta ou cimento de mineração.

3. Atuação inteligente para controle de precisão

Nossas válvulas de borboleta integram mecanismos avançados para melhorar a eficiência e a segurança operacionais:

Redutores de engrenagem de minhocas: padrão nas válvulas manuais, elas fornecem multiplicação de 5: 1 de torque e funcionalidade de auto-bloqueio, permitindo a operação fácil de 90 °, mesmo para diâmetros de 12 polegadas e eliminando os riscos de transmissão em tubulações verticais.
Projeto pronto para automação: Atuadores pneumáticos, elétricos ou hidráulicos são montados diretamente para flanges superiores ISO 5211, apoiando posições à prova de falhas (abertura/fechamento/retenção) e 4-20mA feedback para integração do PLC. Isso torna nossas válvulas ideais para processos automatizados, reduzindo o tempo de resposta em 30% em comparação com os sistemas de válvulas globais herdadas.

Eleve seu controle de fluxo com STORAEN

Da distribuição de água aos processos industriais de alta temperatura, nossas válvulas de borboleta oferecem precisão, durabilidade e adaptabilidade que seu sistema exige. Com vedação inovadora, materiais premium e atuação inteligente, transformamos a válvula borboleta de um dispositivo de desligamento simples em uma solução de controle de alto desempenho. Explore nossas válvulas de borboleta à venda hoje e experimente a diferença que a excelência em engenharia faz – porque no controle de fluxo, o desempenho é tudo.

Válvulas Butterfly STORAEN: soluções personalizadas e garantia de qualidade

A STORAEN redefine o controle de fluxo industrial com soluções de válvula borboleta feita sob medida e padrões de qualidade intransigentes, garantindo que todas as válvulas atendam às suas demandas operacionais exclusivas. Da seleção de material à certificação de desempenho, nossos tipos de válvulas de borboleta combinam flexibilidade de engenharia com rigorosa garantia de qualidade – aqui está como fornecemos precisão para suas necessidades específicas.

Personalização: projetada para suas especificações exatas

1. Dimensionamento e configurações personalizadas
Cobrindo o DN40 a DN1200, nossa válvula de borboleta de 4 polegadas e modelos de válvula de borboleta de 6 polegadas (e além) se adaptam às redes de tubos de qualquer escala. Tamanhos não padrão? Criamos diâmetros personalizados para instalações exclusivas, desde sistemas HVAC compactos a pipelines industriais maciços.
Escolha entre conexões de wafer, lug, flangeado ou soldado para combinar com os padrões ASME, DIN ou JIS – eliminando os aborrecimentos do adaptador em projetos globais.

2. Material e otimização de vedação

Materiais do corpo: Selecione HT300 Ferro fundido (água/gás), aço carbono WCB (indústria pesada) ou aço inoxidável 316L (resistência à corrosão) para se adequar ao meio de -40 ° C a 450 ° C.
Tipos de vedação: vedações macias (NBR/EPDM) para água/águas residuais (≤0,1 mm de vazamento) ou vedações de metal duro (aço inoxidável + grafite) para durabilidade de alta temperatura/combustão-durabilidade da válvula global de desempenho em condições abrasivas.

3. Atuação e funcionalidade

Atuadores manuais (engrenagem de minhoca), pneumáticos, elétricos ou hidráulicos com montagem ISO 5211 garantem controle preciso. Adicione mecanismos seguros de falhas (feedback ar-aberto/fechado) ou 4-20mA para processos automatizados.
Projetos especializados: válvulas criogênicas (-196 ° C), modelos de alto vacuum ou configurações seguras de incêndio para aplicações críticas de segurança.

Qualidade intransigente: do design à entrega

1. Regime de teste rigoroso

Testes hidrostáticos: classificação de pressão de 1,5x para conchas, 1,1x para assentos, verificando zero vazamento.
Teste de ciclo: mais de 5.000 operações para focas suaves, mais de 10.000 para focas duras – provocando a durabilidade que supera as normas da indústria.
Rastreabilidade do material: todo componente inclui um certificado de fábrica, garantindo a conformidade com os requisitos de resistência e temperatura química.

2. Suporte de garantia e pós-venda

A garantia de 1 ano cobre o desempenho do selo e os defeitos mecânicos, com suporte técnico 24/7 para instalação, manutenção ou solução de problemas.
Disponibilidade de peças de reposição: Entrega rápida de assentos de reposição, discos ou atuadores para minimizar o tempo de inatividade – ideal para clientes que compram válvulas de borboleta à venda a granel.

Por que escolher STORAEN para válvulas de borboleta personalizadas?

Especialização em aplicação: se você precisa de uma válvula de borboleta concêntrica para tratamento de água ou um modelo com excentriculação tripla para plantas petroquímicas, nossos engenheiros alinham os tipos de válvulas e aplicações de válvulas de borboleta aos seus parâmetros exatos de processo.
Eficiência total de custos: as soluções personalizadas reduzem os custos de engenharia excessiva, enquanto os projetos duráveis reduzem a manutenção em 30% em comparação com as válvulas genéricas.

Eleve seu sistema com precisão personalizada

Não se contente com o modo de prateleira quando suas operações exigem excelência. As válvulas de borboleta personalizadas de Storaen – apoiadas pela rigorosa garantia da qualidade – entregam o desempenho, a confiabilidade e a adaptabilidade que seus projetos merecem. Explore nossas válvulas de borboleta à venda hoje e descubra como a engenharia personalizada transforma o controle de fluxo.

Classificação por forma de estrutura
(1) Válvula de borboleta selada central

(2) Válvula de borboleta selada excêntrica única
(3) Válvula de borboleta de vedação excêntrica dupla

(4) Três válvulas de borboleta de vedação excêntrica

De acordo com a classificação do material da superfície de vedação
(1) Válvula de borboleta de vedação macia:
1) Selando vício por material macio não metálico para composição de material macio não metálico.
2) Selando vício por material dura de metal para composição de material macio não metálico.
(2) Válvula de borboleta de vedação dura de metal: Vice de vedação por material dura de metal para metal composição de material duro.

Classificação por forma de vedação
(1) Válvula de borboleta de focas forçada
1) Válvula de borboleta de vedação elástica. Pressão específica de vedação pelo assento da válvula da placa da válvula Quando a válvula é fechada, a sede da válvula ou a elasicidade da placa da válvula gerada.
2) Válvula de borboleta de vedação de torque externa. A pressão de vedação é gerada pelo torque aplicado ao eixo da válvula.
(2) Válvula de borboleta de vedação pressurizada. A pressão específica de vedação é gerada pelo assento da válvula ou placa da válvula no elemento de vedação do poppet pressão de enchimento.
(3) Válvula de borboleta automática de vedação. A pressão de vedação é gerada automaticamente pela pressão média.

Classificação por pressão de trabalho
(1) Válvula de borboleta a vácuo. Pressão de trabalho abaixo da pilha padrão da válvula borboleta do calendário atmosférico.
(2) Válvula borboleta de baixa pressão. Pressão nominal PN <1,6MPA Válvula de borboleta.
(3) Válvula de borboleta de pressão média. Pressão nominal PN 2,5 – 6,4MPA Válvula borboleta.
(4) Válvula de borboleta de alta pressão. Pressão nominal PN 10.0 – 80.0MPa Válvula borboleta.
(5) Válvula de borboleta de pressão ultra-alta. Pressão nominal PN> Válvula borboleta de 100mpa.

Classificação por temperatura operacional
(1) Válvula borboleta de alta temperatura. T> 450 C Válvula de borboleta
(2) Válvula de borboleta de temperatura média. 120 c(3) Válvula de borboleta de temperatura normal. A 40 c(4) Válvula borboleta de baixa temperatura. Uma válvula borboleta de 100 (5) Válvula de borboleta de temperatura ultra baixa. T <A 100 C Válvula de borboleta.

(1) Válvula de borboleta.

A placa de borboleta da válvula borboleta do grampo é instalada na direção do diâmetro da tubulação. No canal cilíndrico do corpo da válvula borboleta, a placa borboleta em forma de disco gira em torno do eixo, o ângulo de rotação entre 0 ° e 90 °, girado para 90 °, a válvula está totalmente aberta.

A válvula borboleta é simples em estrutura, pequena em tamanho e peso leve e consiste em apenas algumas partes. E só precisa girar 90 ° pode abrir e fechar rapidamente, a operação simples, ao mesmo tempo em que a válvula possui boas características de controle de fluidos. Quando a válvula borboleta está na posição totalmente aberta, a espessura da placa da borboleta é a única resistência quando o meio flui através do corpo da válvula, de modo que a queda de pressão gerada pela válvula é muito pequena, por isso possui boas características de controle de fluxo. A válvula borboleta possui dois tipos de vedação: vedação elástica e vedação de metal. Válvula de vedação elástica, a vedação pode ser ajustada no corpo da válvula ou presa à placa da borboleta ao redor.

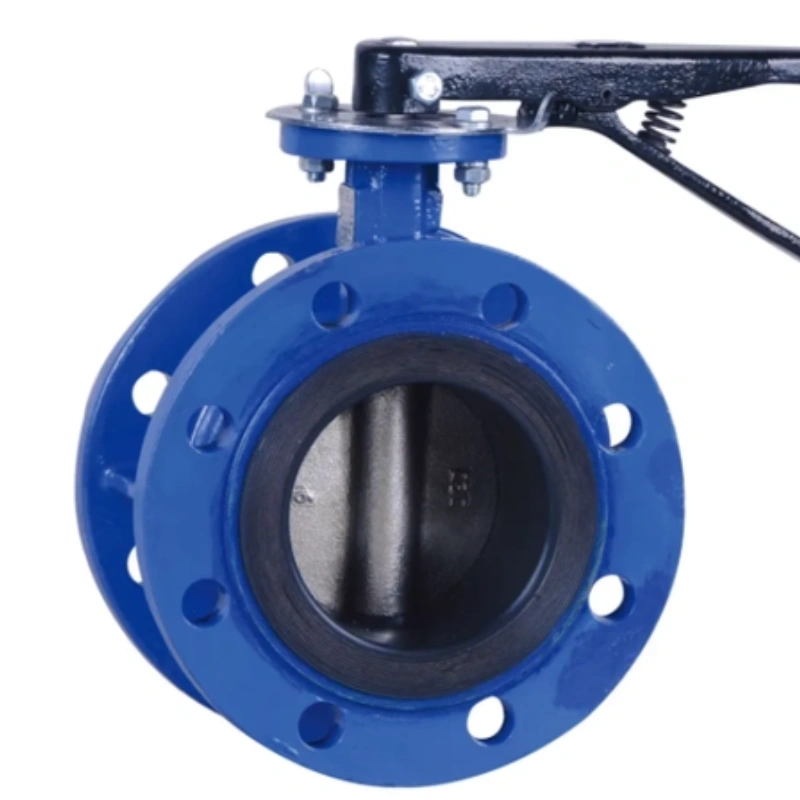

(2) Válvula de borboleta flangeada.

Válvula de borboleta flangeada para estrutura de placa vertical, a haste da válvula para a válvula de vedação rígida de metal integral anel de vedação para placa de grafite flexível e estrutura composta de placa de aço inoxidável, montada no corpo da válvula, superfícies de vedação da placa de borboleta superfícies de aço inoxidável soldado. O anel de vedação da válvula de vedação macia é feito de borracha nitrila, instalada na placa borboleta.

(3) Válvula de borboleta do tipo Lug.

(4) Válvula de borboleta soldada.

A válvula de borboleta soldada é uma válvula de borboleta do tipo não fechada, amplamente utilizada em materiais de construção, metalurgia, mineração, energia elétrica e outros processos de produção, a temperatura média ≤ 300 ℃ pressão nominal de 0,1MPa, usada para conectar, abrir e fechar ou ajustar a quantidade de mídia.

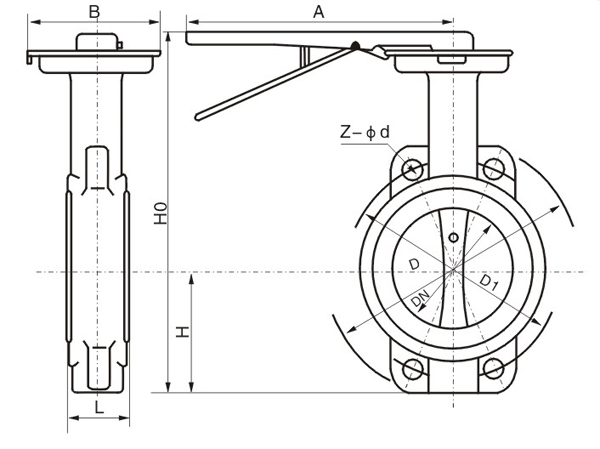

Apertada Válvula de borboleta de vedação macia Tamanho da conexão da conexão Unidade: mm

Para que é uma válvula de borboleta usada?

Uma válvula de borboleta é um tipo de válvula de quarto de volta que utiliza um disco rotativo para regular o fluxo do fluido. Seu design incorpora vários recursos que o tornam adequado para aplicações específicas em várias indústrias, incluindo abastecimento de água, tratamento de águas residuais, processamento químico e sistemas HVAC. Compreender as funcionalidades e vantagens de uma válvula de borboleta pode ajudá -lo a tomar decisões informadas sobre seu uso em diferentes cenários.

Um objetivo principal de uma válvula borboleta é controlar o fluxo de líquidos e gases. O disco dentro da válvula gira em torno de um eixo central, permitindo uma operação rápida e eficiente. Esse mecanismo de trimestre é particularmente vantajoso quando são necessários ajustes rápidos nas taxas de fluxo. Por exemplo, em estações de tratamento de água ou aplicações industriais onde o controle preciso é crucial, uma válvula de borboleta pode servir como uma solução eficaz.

Além disso, as válvulas de borboletas são reconhecidas por seu design leve e compacto. Comparados a outros tipos de válvulas, eles ocupam menos espaço, tornando -os ideais para instalações em espaços apertados ou quando as considerações de peso são críticas. Seja em oleodutos ou áreas confinadas, o design minimalista de uma válvula borboleta permite versatilidade sem sacrificar a funcionalidade.

Outra aplicação significativa de uma válvula borboleta está em isolamento do sistema. Ao fechar completamente o disco, a válvula cria uma vedação apertada que impede o fluxo de fluido. Isso é particularmente útil nos cenários de manutenção, onde são necessárias seções de isolamento de um pipeline. A capacidade de cortar de maneira rápida e confiável o fluxo faz com que as válvulas borboletaem um componente essencial no controle de sistemas e garantindo a segurança em vários processos industriais.

Em resumo, uma válvula borboleta é empregada em inúmeras aplicações para regular o fluxo, isolar sistemas e aumentar a eficiência operacional. Seu design compacto, operação rápida e confiabilidade o tornam uma escolha popular em muitos setores. Compreender para que uma válvula borboleta é usada permitirá que você aprecie o papel crítico que ela desempenha no controle e gerenciamento de fluidos. Esteja você envolvido em engenharia, manutenção ou design industrial, ter uma sólida compreensão de aplicações de válvula de borboleta o servirá bem em seus empreendimentos profissionais.

As vantagens das válvulas de borboleta

Uma vantagem significativa das válvulas borboleta é o design compacto. Ao contrário das válvulas tradicionais que tendem a ser volumosas, as válvulas de borboleta consistem em um disco simples montado em um eixo. Essa estrutura simplificada permite a instalação em espaços apertados, tornando -os uma opção ideal para projetos com espaço limitado para equipamentos. Além disso, sua natureza leve reduz o peso geral dos sistemas de tubulação, levando a manuseio e instalação mais fáceis.

Outro benefício crítico das válvulas de borboleta é sua operação rápida. O design facilita a abertura e o fechamento rápidas, com uma rotação de apenas 90 graus necessários para o movimento total. Esse recurso é particularmente valioso em aplicações em que o controle oportuno do fluxo é fundamental, como em instalações de tratamento de água ou plantas de processamento químico. A rápida capacidade de resposta das válvulas de borboleta contribui para maior eficiência operacional e tempo de inatividade reduzido.

Além disso, as válvulas de borboleta oferecem excelente regulamentação de fluxo. Quando parcialmente abertos, essas válvulas podem criar um caminho de fluxo simplificado enquanto controla efetivamente a mídia que passa. Essa característica é essencial em aplicações em que o gerenciamento preciso do fluxo é crucial, permitindo o desempenho consistente do sistema.

As válvulas de borboleta também exibem durabilidade e baixas necessidades de manutenção. Construídos a partir de materiais robustos como aço inoxidável ou PVC, eles são resistentes à corrosão, tornando -os adequados para várias substâncias, incluindo produtos químicos agressivos e ambientes corrosivos. Seu mecanismo simples reduz a probabilidade de falha mecânica, minimizando ainda mais os requisitos de manutenção e os custos operacionais.

Finalmente, a adaptabilidade das válvulas borboleta as torna adequadas para diversas aplicações em diferentes setores. Desde sistemas HVAC ao abastecimento de água e tratamento de águas residuais, essas válvulas podem lidar com uma ampla gama de fluidos, aumentando sua utilidade em vários campos.

Qual é a diferença entre uma válvula de porta e uma válvula de borboleta?

Mecanismo operacional

A principal diferença entre as válvulas de porta e as válvulas de borboleta está em seus mecanismos de design e operação. UM válvula de porta Utiliza um movimento linear para levantar ou abaixar um portão para controlar o fluxo. Esse mecanismo é ideal para o controle on-off, mas não tem um bom desempenho em aplicações de limitação. Por outro lado, uma válvula borboleta compreende um disco rotativo que gira em torno de um eixo central para regular o fluxo. Esse design permite uma operação rápida e é particularmente eficaz no estrangulamento.

Controle de fluxo e eficiência

Outra distinção crítica são as características do fluxo. As válvulas de borboleta são conhecidas por sua capacidade de fornecer uma taxa de fluxo consistente com queda de pressão mínima. Essa eficiência é altamente vantajosa em aplicações de grande volume e onde o espaço é limitado. Por outro lado, as válvulas de portão são menos eficientes no estrangulamento e podem criar turbulência, levando a um déficit de desempenho em cenários de alto fluxo.

Considerações de espaço e peso

As válvulas de borboleta são geralmente mais compactas e mais leves que as válvulas de portão. Esse design de economia de espaço torna as válvulas de borboleta adequadas para a instalação em espaços apertados, onde as válvulas de portão tradicionais podem ser pesadas. O peso reduzido das válvulas de borboleta simplifica o manuseio durante a instalação e a manutenção.

Adequação do aplicativo

Ambos os tipos de válvulas têm aplicações específicas onde se destacam. As válvulas de porta são normalmente usadas em aplicações que requerem perda mínima de pressão e onde o isolamento total é fundamental. Por outro lado, as válvulas borboleta são favorecidas em sistemas que requerem operação rápida e ajustes frequentes de fluxo, tornando -os ideais para sistemas HVAC, distribuição de água e tratamento de águas residuais.

Quais são os três tipos de válvulas de borboleta?

1. Válvulas de borboletas concêntricas

As válvulas concêntricas de borboleta são caracterizadas por seu design simples, onde o disco está alinhado excentricamente com o corpo da válvula. Nesta configuração, o disco gira em torno de um eixo que fica paralelo ao fluxo de fluido. As válvulas concêntricas de borboleta são usadas principalmente em aplicações de baixa pressão, tornando-as ideais para o tratamento de água e águas residuais. Seu design simples permite controle de fluxo eficiente e queda de pressão mínima, o que garante o desempenho ideal em várias configurações.

2 válvulas de borboleta excêntrica

Válvulas excêntricas de borboleta, também conhecidas como válvulas de borboleta de alto desempenho, apresentam um design exclusivo que permite que o disco seja compensado do assento da válvula. Esse design melhora os recursos de vedação e reduz o desgaste nos componentes da válvula. As válvulas excêntricas de borboleta são adequadas para aplicações mais exigentes, incluindo aqueles que envolvem pressões e temperaturas mais altas. Eles se destacam em serviços como o manuseio de lamas, líquidos corrosivos e outros meios desafiadores, garantindo operação e confiabilidade duradouras.

3. Válvulas de borboleta excêntrica dupla

Válvulas de borboletas excêntricas duplas ou válvulas de borboleta com deslocamento triplo, levem o design de válvulas excêntricas um passo adiante. Com duas compensações – uma para a rotação do disco e outra para a superfície de vedação – essas válvulas oferecem desempenho aprimorado, particularmente em condições exigentes. O projeto excêntrico duplo resulta em menor atrito entre o disco e o assento, permitindo uma vedação apertada sem o desgaste associado aos projetos de válvulas tradicionais. Eles são a escolha ideal para aplicações de alta pressão e alta temperatura e freqüentemente encontram uso em indústrias como petróleo e gás, geração de energia e produtos farmacêuticos.
