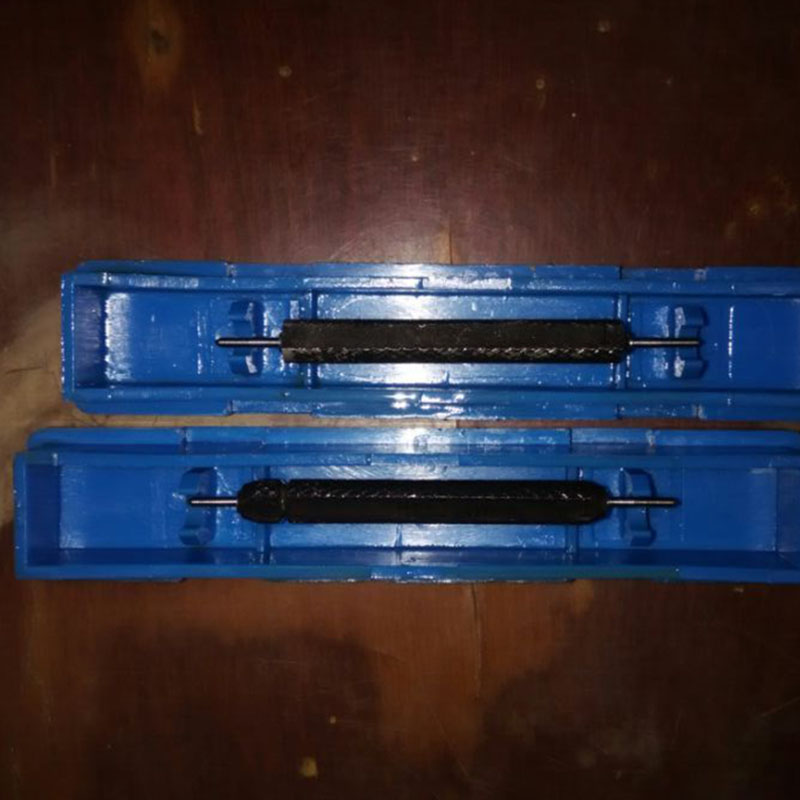

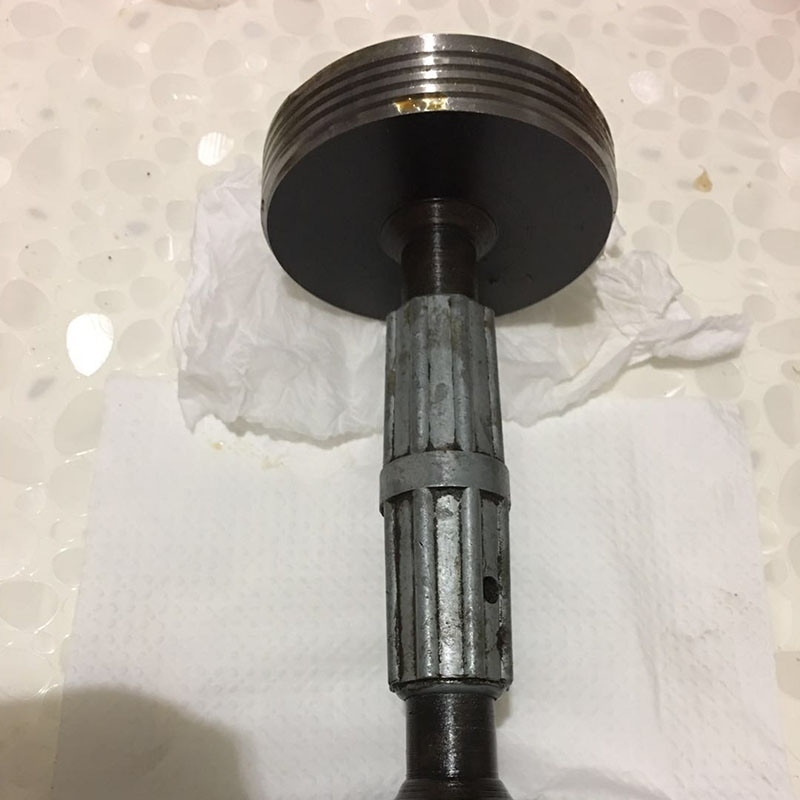

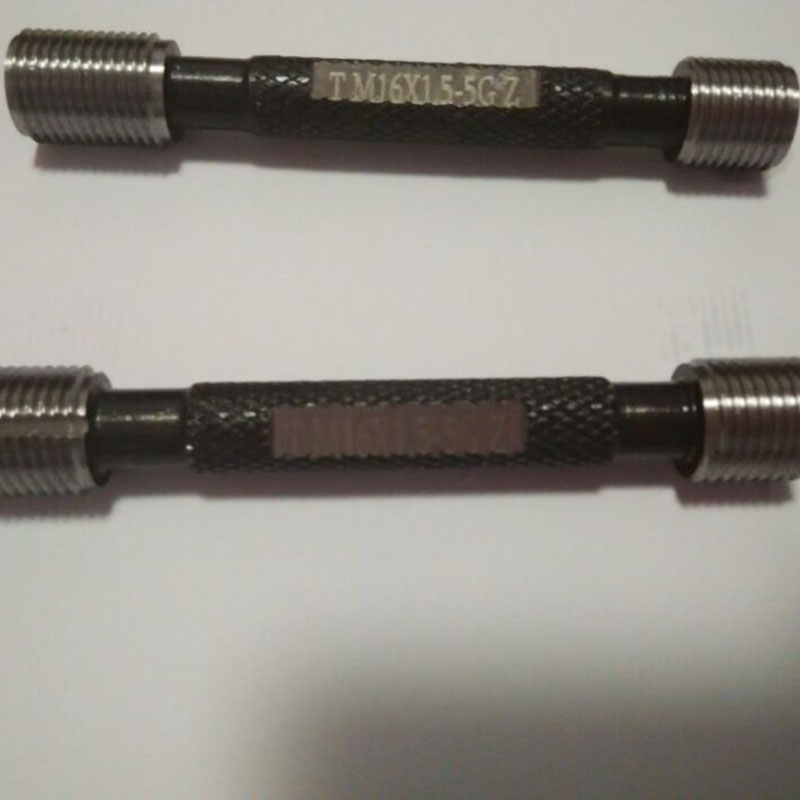

Medidor do plug da rosca

Our company can customise the nominal diameter 0.8mm-300mm metric (M), American (UN , UNC, UNF, UNEF, UNS, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), British (BSW, BSF), Japanese standard PT, German standard RP (DIN2999), G-tube buckles, square buckles (Rectangle), R buckles ( Rd DIN405), serrilhado, trapezoidal (tr, acme, stub acme), cilindro a gás (pz, w), diminuição (npt, nptf, z, bkg, r, rb, rc, rp, pt, gorda, gkg, bspt, ptf, etc, etc. (SM), ST wire thread gauge, bicycle (battery car) special thread gauge (B, BC), electrical appliances special thread (1BA, 2BA, 3BA, 4BA, 5BA, etc.), valve thread (5V1, 8V1, etc.) 80 ° thread gauges (Pg7, Pg9, Pg11, Pg13.5, Pg16, Pg21, Pg29, Pg36 PG42, PG48), medidores padrão da API, medidores de rosca de tubo de óleo da API, medidores de afuniação da API, medidores de rosca de otário (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), medidor de rosca do tubo de óleo (LP, TBG, UP TBG, CSG, LCSG, NC).

Definição de medição de precisão e funções principais de mangueiros de plugues de rosca

Os medidores de plugues de rosca da STORAEN são ferramentas essenciais de metrologia projetadas para verificar a precisão dimensional das roscas de parafusos internas, garantindo a conformidade com os padrões internacionais e o desempenho mecânico ideal. Como um medidor de medição de rosca crítica, nossas soluções definem precisão através de um design Go/Go de função dupla, atendendo a diversos tipos de threads-de perfis métricos e baseados em polegadas a medidores especializados de threads BSP e medidores de rosca BSPP para sistemas de tubos.

Definindo precisão na inspeção de threads

Um medidor de plugue de rosca serve como uma ferramenta de verificação binária: a extremidade "GO" deve passar pela linha interna sem problemas, confirmando que atende à condição mínima do material (tamanho nominal menos tolerância permitida), enquanto a extremidade "não vai" não deve entrar, garantir que a rosca não exceda a tolerância máxima permitida. Esse projeto elimina o julgamento subjetivo, fornecendo resultados objetivos para parâmetros críticos, como diâmetro de afinação, ângulo de rosca (por exemplo, 60 ° para métrica, 55 ° para BSP) e afinação. Os medidores de STORAEN aderem a referências padrão do medidor de plugue de rosca, como ISO 965-3, ASME B1.2 e DIN 13, garantindo precisão rastreável entre os setores.

Funções principais para diversas aplicações

Cobertura abrangente do tipo Thread

Nossos medidores de rosca de parafuso acomodam um amplo espectro de perfis de rosca:

Linhas métricas (série M): Ideal para uso industrial geral, com graus de precisão de até 6h para aplicações de tolerância rígida, como componentes do motor automotivo.
BSPP (paralelo) e BSPT (cônicos) Freos: projetados para conexões de tubos à prova de vazamentos em sistemas hidráulicos (BSPP) e tubulações de gás (BSPT), garantindo a conformidade com os padrões ISO 7-1 e BS EN 10226.
NPT Threads: Soluções personalizadas para roscas cônicas de tubo por ASME B1.20.1, crítico para a integridade da pressão do setor de petróleo e gás.

Eficiência em controle de qualidade

O mecanismo intuitivo Go/O-Go reduz o tempo de inspeção em até 50% em comparação com os métodos de medição manual, tornando-o indispensável para linhas de produção de alto volume. Ao sinalizar instantaneamente encadeamentos não conformes, nossa ferramenta de medidores de rosca minimiza os custos de retrabalho e impede que os componentes defeituosos progredam até a montagem-uma função essencial na fabricação de fixadores aeroespaciais ou na produção de dispositivos médicos, onde os riscos de falha de rosca são catastróficos.

Durabilidade de material e projeto

Construídos a partir de aço de ferramenta de alto carbono (endurecido a 60hrc+) ou carboneto de tungstênio, os medidores de plugue de rosca de Storaen resistem ao desgaste e mantêm a estabilidade dimensional, mesmo em ambientes de alta temperatura ou abrasivo. O acabamento da superfície (RA ≤ 0,05μm) garante a inserção suave, protegendo o medidor e a peça de danos durante o uso repetido.

Confie em STORAEN para garantir a garantia de threads críticos

Seja calibrando roscas internas em transmissões automotivas, verificando as conexões BSPP em hidráulica industrial ou garantindo a conformidade de threads NPT na infraestrutura de energia, os medidores de plug de threads da STORAEN fornecem precisão e confiabilidade incomparáveis. Ao combinar a aderência rigorosa ao padrão do medidor de thread com design versátil para tipos de threads globais, capacitamos os fabricantes a obter produção de definição zero-um thread por vez.

Especificações técnicas e processos de fabricação de mangueiros de plug de rosca

Os medidores de plugues de threads da STORAEN são ferramentas de metrologia de engenharia de precisão projetadas para atender às demandas exatas da inspeção interna de threads, combinando especificações técnicas detalhadas com rigorosos processos de fabricação para garantir a precisão, a durabilidade e a conformidade com os padrões globais. Como um fornecedor confiável de medidores de rosca de parafuso e medidores de roscas BSP, fornecemos soluções que definem a excelência na medição de roscas para indústrias que variam de automotivo ao aeroespacial.

Especificações técnicas: precisão definida para cada aplicação

Cobertura do tipo de tamanho e tópico

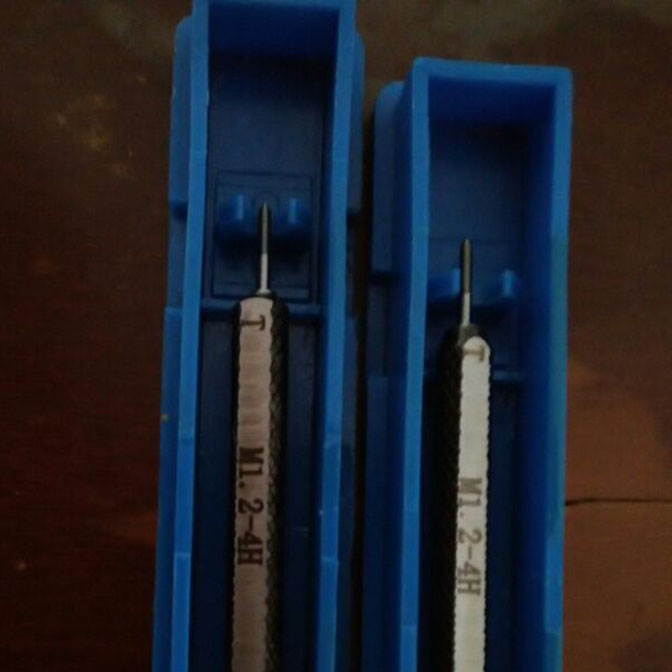

Nossos manômetros de plug de rosca abrangem uma faixa versátil de diâmetro nominal de 0,8 mm (M1) para componentes de micro-precisão a 300 mm (M300) para fios industriais pesados, acomodando perfis diversos:

Linhas métricas (ISO): graus 4h a 8h, ideais para engenharia geral (por exemplo, m20 × 1,5-6h);
Trevas BSPP e BSPT: paralelas (BSPP, ISO 7-1) e cônicas (BSPT, BS EN 10226) Variantes para conexões de tubo à prova de vazamento, incluindo tamanhos como G1/2 e R1/4;
Tipos especializados: soluções personalizadas para threads NPT, ACME e proprietários, garantindo a compatibilidade com referências padrão do medidor de threads, como asme B1.2 e DIN 13.

Controle de precisão e tolerância

Disponível nas classes de precisão H6 a H9 (com H6 como grau mais alto), nossos medidores atingem a precisão no nível de mícrons (por exemplo, ± 0,0015 mm para M10 × 1,0). Cada medidor de medição de rosca é calibrado contra padrões rastreáveis, acompanhados por uma certificação que liga a Institutos Nacionais de Metrologia (por exemplo, NIST, PTB), garantindo a conformidade com os sistemas de qualidade ISO 9001.

Material e acabamento superficial

Construído a partir de aço de ferramenta de alto carbono (endurecido a 60HRC+) ou carboneto de tungstênio para resistência ao desgaste extrema, nossa ferramenta de medidores de rosca apresenta um acabamento superficial do tipo RA 0,05 μm de espelho para minimizar o atrito durante a inserção. Os revestimentos de estanho opcionais aumentam a resistência à corrosão em ambientes severos, estendendo a vida útil do serviço em 25%.

Processos de fabricação: artesanato em todas as etapas

Design auxiliado por computador (CAD)

O processo começa com a modelagem 3D dos parâmetros de encadeamento – pit de pitada, ângulo do flanco e zonas de tolerância – usando o software avançado para garantir o alinhamento com as especificações do cliente e os requisitos padrão do medidor de thread. Os módulos especializados lidam com perfis complexos, como medidores de roscas BSPP, garantindo replicação precisa de ângulos de rosca de 55 ° e desenhos de flanco paralelo.

Usinagem de precisão

As matérias-primas sofrem tratamento térmico para otimizar a dureza antes da retificação e aprimoramento da CNC, o perfil da linha com precisão no nível de mícrons. Para geometrias complexas, o arame EDM (usinagem de descarga elétrica) é usado para criar raízes de rosca nítidas e livres de rebarbas, críticas para impedir que erros de medição em aplicações de tolerância apertada.

Superfinação e calibração

Um processo de superfinação rigoroso aprimora a superfície do medidor para o acabamento especificado da AR, seguido de calibração de vários pontos usando máquinas de medição de coordenadas (CMMs) e interferômetros ópticos. Isso garante que os terminam "Go" e "No-Go" atinjam seus respectivos limites de tolerância, conforme definido pelos padrões internacionais.

Garantia de qualidade e certificação

Cada medidor de plugue de rosca passa por testes 100% funcionais para verificar o desempenho Go/No-Go, com resultados documentados em um relatório rastreável. Esse compromisso com a qualidade torna nossos medidores a escolha preferida para as indústrias onde a integridade dos threads não é negociável, como fixadores aeroespaciais e fabricação de dispositivos médicos.

Confie em storaen para precisão intransigente

Se você precisa de um medidor de thread padrão para roscas métricas, um medidor de rosca BSP especializado para sistemas de tubos ou uma solução personalizada para perfis proprietários, as especificações técnicas e a experiência de fabricação da STORAEN oferecem confiabilidade incomparável. Ao integrar os padrões globais à engenharia inovadora, garantimos que todas as ferramentas de medidores de rosca que produzamos conjuntos de referência para a precisão – capacitando seus processos de controle de qualidade com confiança.
