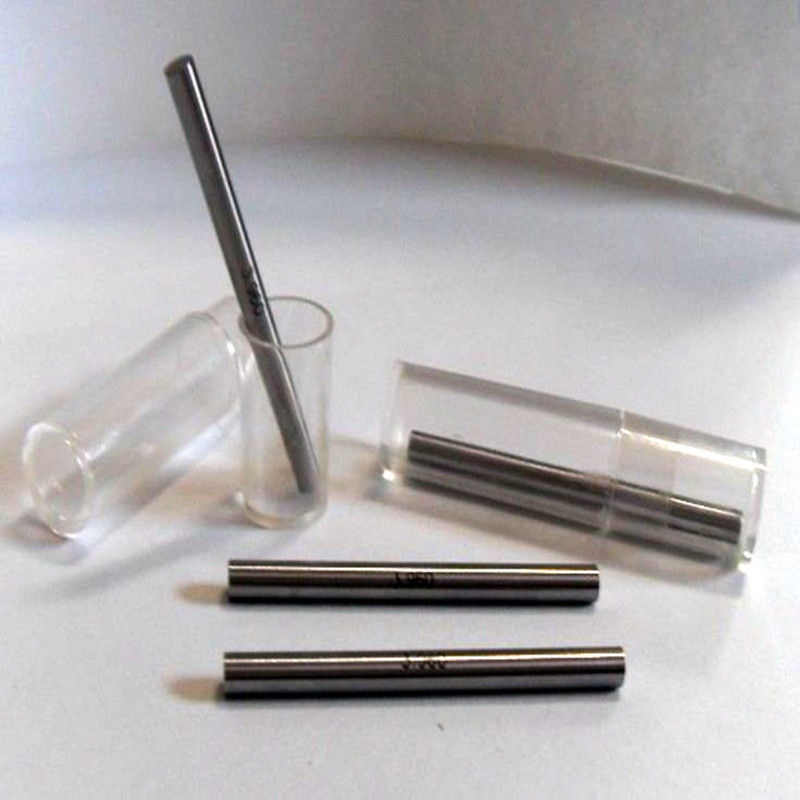

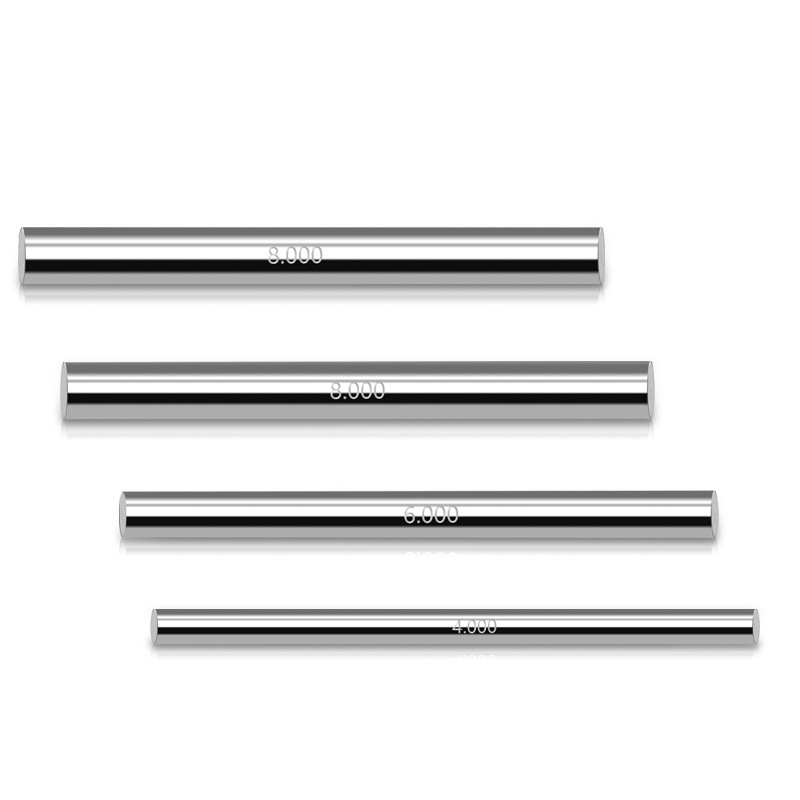

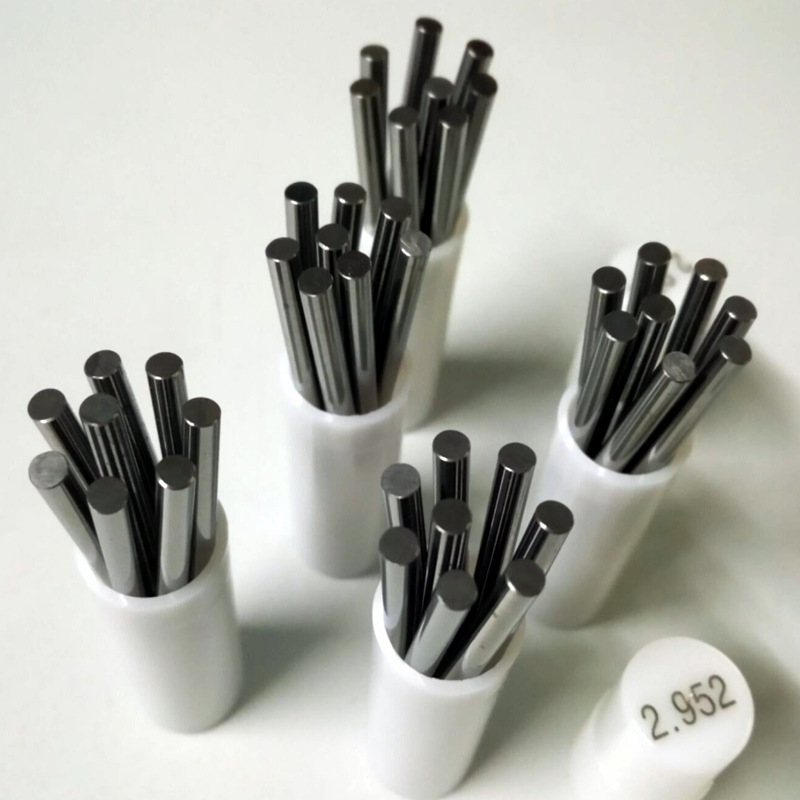

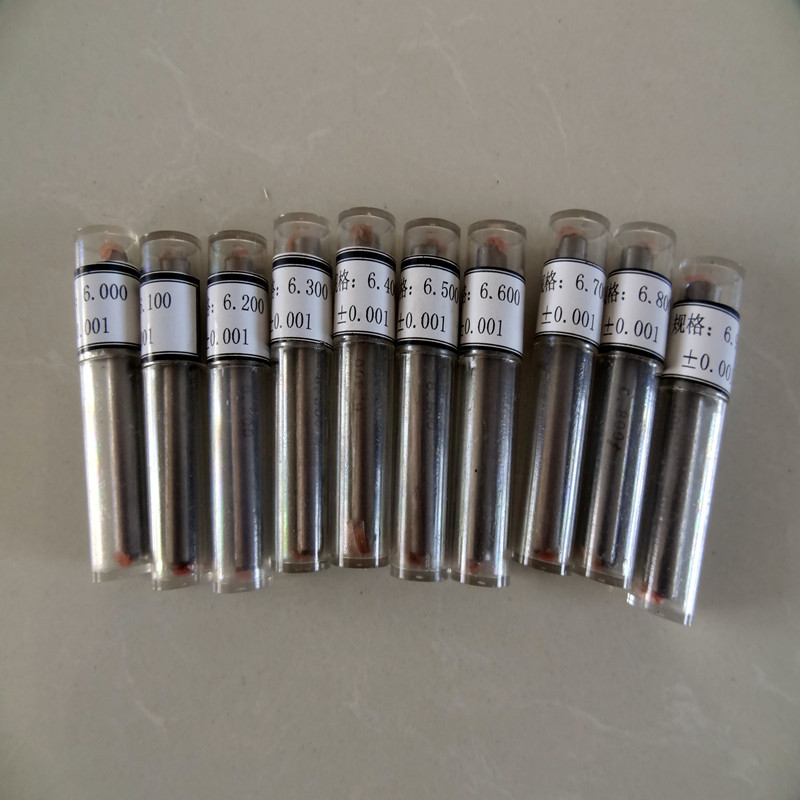

Pin medidor

Em forma de cilindro, a escala é lida a partir do diâmetro do cilindro, ao medir, o medidor de plugue é perpendicular à seção transversal do orifício redondo, através do orifício redondo. Se você não pode passar, substitua o medidor de plugue de menor diâmetro; Se você pode passar e a lacuna é muito grande, substitua o medidor de plugue de diâmetro maior. Até a busca pelo medidor de plugue apropriado para passar pelo orifício redondo, e há uma ligeira sensação de atrito (precisa sentir o julgamento), o diâmetro interno do orifício redondo é o diâmetro do medidor de plugue do tipo pino.

O que é um medidor de pinos?

Os medidores de pinos são normalmente feitos de aço endurecido ou outros materiais duráveis para resistir ao desgaste e deformação, garantindo confiabilidade a longo prazo em vários ambientes de fabricação. Esses medidores vêm em vários tamanhos padrão, permitindo que os usuários selecionem o pino correto para o diâmetro específico do orifício que eles precisam medir. Vale a pena notar que os medidores de pinos são frequentemente categorizados em dois tipos: medir a medição e a medição de No-Go. O medidor GO é usado para verificar se um furo está dentro da tolerância especificada, enquanto o medidor de pinos não verifica se o furo excede os limites especificados.

A principal vantagem de usar um medidor de pinos está em sua simplicidade e precisão. Ao contrário de pinças ou outras ferramentas de medição que podem introduzir erros humanos, os medidores de pinos fornecem uma avaliação direta de passagem de passagem. Quando um medidor de pinos se encaixa perfeitamente em um orifício, ele confirma que o tamanho do orifício está dentro da tolerância. Se não se encaixar ou for muito profundo, indica um problema em potencial que precisa ser abordado.

Os medidores de pinos desempenham um papel crítico nos processos de garantia de qualidade em indústrias como automotivo, aeroespacial e fabricação, onde a precisão é fundamental. Ao empregar medidores de pinos, as organizações podem manter padrões de alta qualidade, garantir o desempenho funcional das peças montadas e, finalmente, melhorar a confiabilidade do produto.

Uso do medidor de pinos

No campo da engenharia e fabricação, a precisão é fundamental. Uma ferramenta essencial que desempenha um papel crucial na obtenção dessa precisão é o medidor de pinos. Um medidor de pinos é uma ferramenta cilíndrica usada para medir o diâmetro dos orifícios ou a largura dos slots. Ele foi projetado para fornecer medições precisas e repetíveis, tornando -o um ativo indispensável para controle de qualidade em vários setores.

Os medidores de pinos vêm em vários tamanhos e geralmente são feitos de materiais de alta qualidade, como aço inoxidável, garantindo durabilidade e resistência ao desgaste. Com um nível de tolerância padrão, esses medidores permitem que os usuários avaliem se uma dimensão específica se enquadra dentro dos limites aceitáveis. Os fabricantes geralmente utilizam medidores de pinos para verificar as dimensões das peças usinadas, garantindo que atendam às especificações necessárias antes de se mudarem para o próximo estágio de produção.

A aplicação de um medidor de pinos é direta. Para medir o diâmetro de um orifício, o usuário seleciona o tamanho apropriado do medidor de pinos e o insere no furo. Se o pino se encaixar perfeitamente sem força excessiva, indica que o diâmetro está correto. Por outro lado, se o medidor de pinos não se encaixar, é necessária uma inspeção adicional para determinar se a peça está dentro da tolerância.

Além disso, os medidores de pinos também podem ser usados para a calibração de outros instrumentos de medição, garantindo que eles forneçam leituras precisas. Esse aspecto os torna vitais não apenas na fabricação, mas também em ambientes de laboratório, onde medições precisas são cruciais.

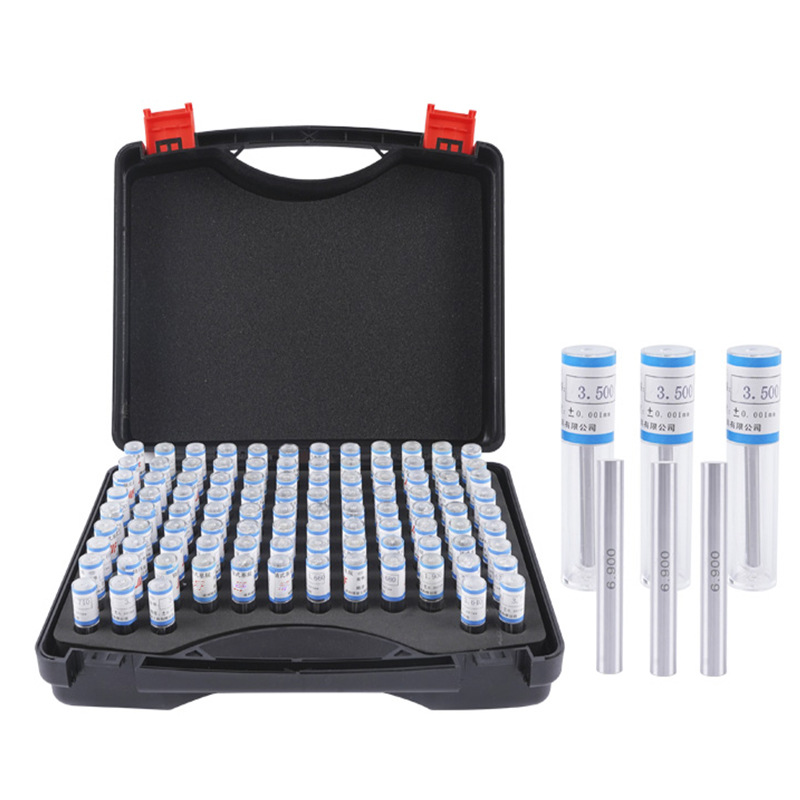

Classes de medidores

Os medidores de pinos são categorizados principalmente em três classes: A, B e C. Cada classe serve a um objetivo único e segue tolerâncias específicas, permitindo que os engenheiros selecionem o medidor apropriado para suas necessidades.

Os medidores de pinos da classe A são fabricados com a maior precisão e são ideais para aplicações que exigem tolerâncias apertadas. Esses medidores são comumente usados em situações em que é necessário um alto nível de precisão, como para calibrar os instrumentos de medição ou em processos de controle de qualidade em que a validação das dimensões dos componentes é crítica.

Os medidores de Pin Classe B oferecem um equilíbrio entre precisão e custo-efetividade. Eles são adequados para tarefas gerais de medição e são frequentemente utilizados no chão da loja, onde são realizadas medições frequentes. Embora eles não forneçam o mesmo nível de precisão que os medidores da Classe A, eles ainda são vitais para manter a qualidade consistente nos processos de produção.

Os medidores da classe C são projetados para aplicações menos exigentes, geralmente servindo como uma ferramenta de inspeção rápida ou para verificações difíceis. Suas tolerâncias são maiores, tornando -as menos precisas, mas também mais econômicas. Os medidores de classe C são comumente usados em situações em que a alta precisão não é essencial, permitindo um processo de medição mais eficiente sem a necessidade da precisão refinada das classes anteriores.

Padrão: GB/T1957

Arregina: GCR15

Unidade: mm
