Mesa de soldagem 3D

Local de origem: Hebei

Garantia: 1 ano

Suporte personalizado: OEM, ODM

Nome da marca ： Storan

Número do modelo: 2005

Nome do produto: 3D Material da plataforma de soldagem flexível

Material: Ferro fundido/aço

Aplicação: Indústria

Tolerância do tamanho dos poros: ± 0,05 mm

Tratamento de superfície t ： Nitrafia de superfície

Andição: 0,02mm/1000mm

Rugosidade: RA1.6-Ra3.2

Processo: usinagem CNC

Tipo ： Moldagem Press

Certificado: ISO9001: 2008

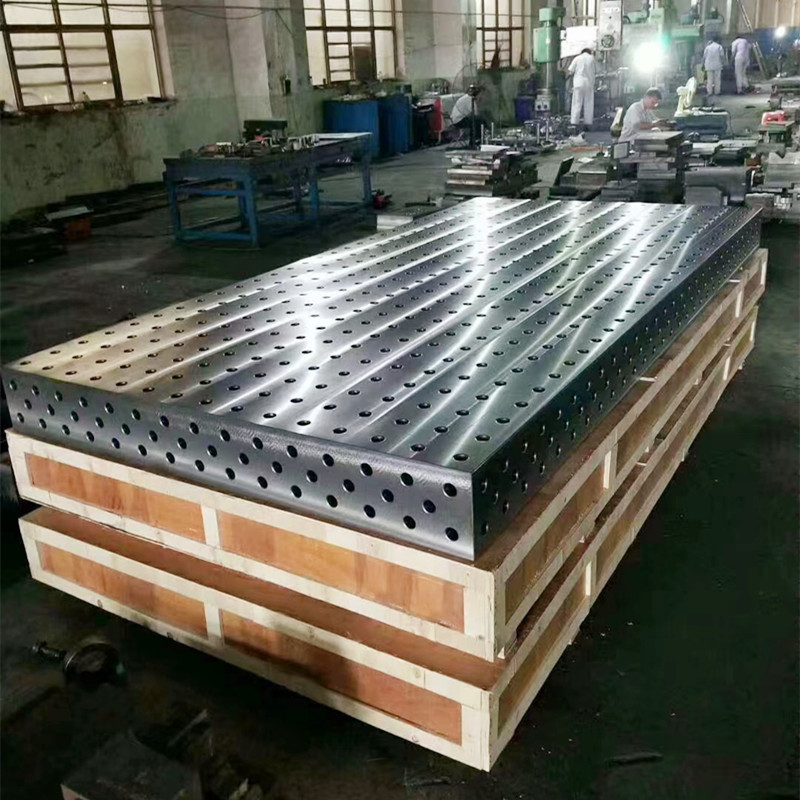

Detalhes da embalagem: Tabela de soldagem 3D da caixa de madeira compensada com acessórios OEM HT300 Tabela de soldagem flexível de óxido preto HT300

Unidades de venda: item único

Tamanho do pacote único: 100x100x20 cm

Peso bruto único: 5000 kg

Tempo de espera

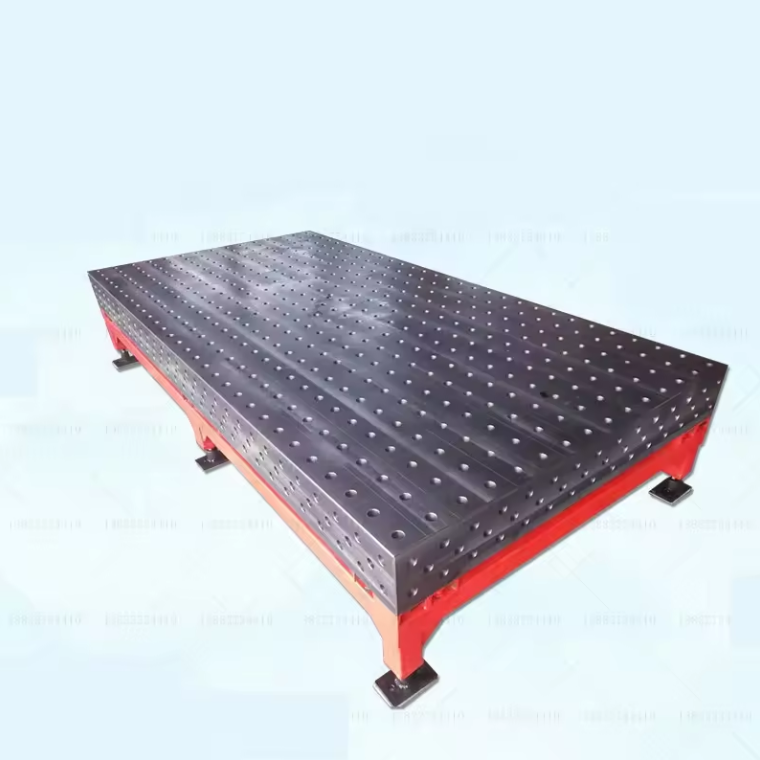

Tabela de soldagem 3D

A plataforma de soldagem 3D é uma plataforma de soldagem avançada, a plataforma

e quatro lados são distribuídos com orifícios de 28, usados para coordenar com

o equipamento flexível 3D, para obter um rápido posicionamento e pingo da peça de trabalho

Isso precisa ser soldado. As vantagens de uma plataforma de soldagem 3D são de alta eficiência,

alta precisão e baixo custo. Um conjunto de sistemas de ferramentas de soldagem 3D pode basicamente

Satisfaça todas as peças de soldagem do cliente.

Os componentes podem ser equipados após a sua seleção o seguinte:

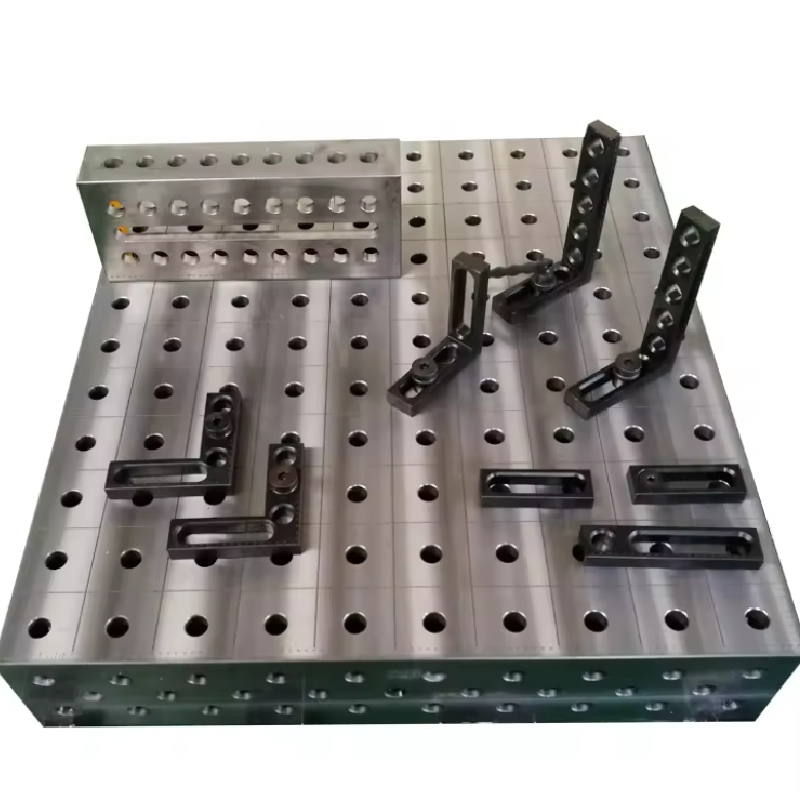

1, Ferramentas para suporte: caixa de cubo em forma de U, caixa de cubo em forma de L, suporte de ângulo e medidor de ângulo

2, peças de reposição para localizar:

3, ferramentas para apertar e fixar

4, peças de reposição para travar a peça de trabalho

5, ferramentas auxiliares

Soldagem 3D Tabela 1.2×2.4 1×2 1,5×3 2x4m tem em estoque de tabela de ferro fundido e tabela de fixação

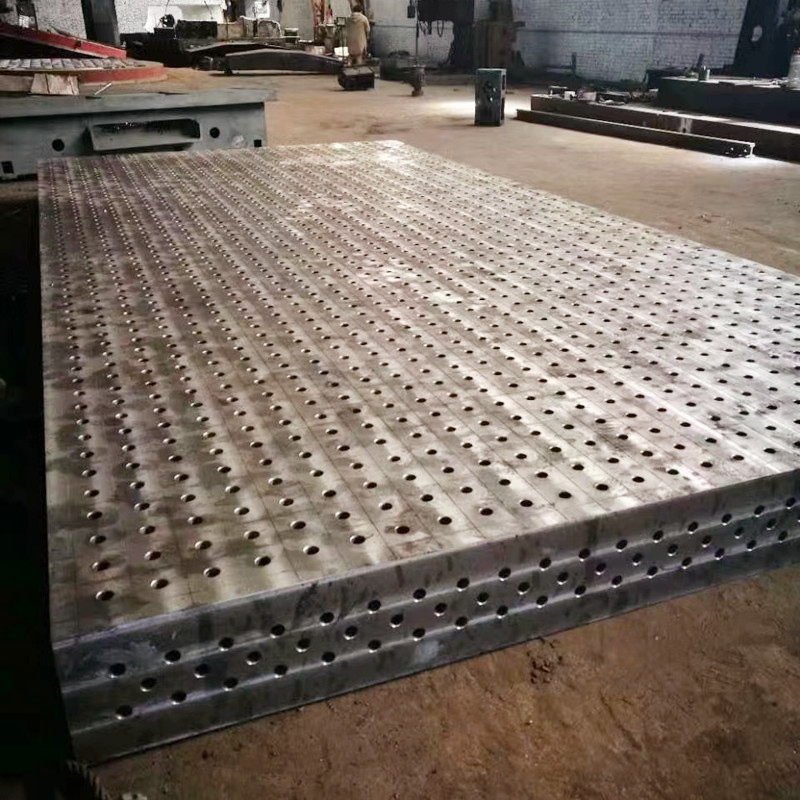

• - Dimensions:1000X1000mm-2000X4000mm
• - Cinco superfícies de trabalho A peça de localização pode ser instalada. Também pode ser estendido por qualquer uma de suas cinco superfícies de trabalho.
• - Seu material é dividido em: tabelas de soldagem de aço (Q345) e tabelas de soldagem de fundição (HT300).
• - Seu diâmetro do orifício é dividido em: D28 Series e D16 Series.
• - Grade diagonal: d28 é 100*100 mm; D16 é 50*50mm.

Apoio: Pernas, estrutura de aço e caixa de elevação hidráulica, de acordo com o requisito.

A plataforma de soldagem 3D é um acessório universal projetado especificamente para a fabricação de produtos soldados; Usado para conveniência de soldagem, flexibilidade e muitos diferentes dos métodos tradicionais de soldagem.

Combinação tridimensional do sistema de orifícios Equipamento flexível do processo de soldagem.

Três dimensões: representam três direções. Geralmente, os acessórios são longitudinais e transversais sem direções verticais. A plataforma possui duas direções e as quatro arestas podem ser usadas para instalação vertical, alcançando uma combinação tridimensional.

Sistema de orifícios: A principal característica deste acessório é que, da plataforma para os acessórios, existem orifícios padrão sem threads tradicionais ou slots T. Juntamente com pinos de travamento rápido, a montagem pode ser mais rápida e mais conveniente e o posicionamento pode ser alcançado.

Combinação: Como todos os anexos são pré-fabricados, eles podem ser combinados e ajustados de acordo com as necessidades do produto.

Flexibilidade: Com as funções acima mencionadas, todo o conjunto de equipamentos pode mudar de acordo com as alterações do produto. Um conjunto de acessórios pode atender às necessidades de vários produtos ou dezenas de produtos, acelerando bastante o processo de pesquisa e desenvolvimento de produtos e produção de ensaios, economizando muita mão de obra, recursos materiais e recursos financeiros (produtos ambientalmente amigáveis e de baixo carbono).

Soldagem: Este produto é um acessório universal projetado especificamente para a fabricação de produtos soldados; Usado para conveniência de soldagem, flexibilidade e muitos diferentes dos métodos tradicionais de soldagem.

Os requisitos básicos para o iniciador anti-rust em uma plataforma de soldagem em 3D são: boa adesão à superfície da fundição, bom desempenho anti-ferrugem, boa adesão à camada superior da tinta e fácil construção e armazenamento.

Principais recursos a serem procurados em uma tabela de soldagem 3D

Ao selecionar uma tabela de soldagem em 3D, é essencial considerar vários recursos que aprimoram significativamente a produtividade e a precisão em seus projetos de soldagem. Uma tabela de solda 3D de alta qualidade pode fazer toda a diferença na obtenção de resultados ideais. Aqui estão os principais recursos para procurar:

1. Construção robusta: Uma tabela de solda 3D resistente deve ser feita de materiais de alta qualidade capazes de suportar cargas pesadas e rigores de processos de soldagem. Procure mesas construídas a partir de aço durável ou ferro fundido, garantindo a longevidade e a estabilidade.

2. Modularidade: a capacidade de personalizar e ajustar sua configuração é crucial. Uma tabela modular de soldagem em 3D permite a integração de vários complementos e acessórios, permitindo que você adapte seu espaço de trabalho para se adequar a projetos específicos, sejam projetos complexos de pequena escala ou montagens grandes.

3. A usinagem de precisão: para obter a máxima precisão, as superfícies e os slots na tabela de soldagem 3D devem ser usinados com precisão. Procure tabelas que ofereçam um padrão de grade com orifícios e slots espaçados com precisão, que facilitam o aperto e o posicionamento seguros das peças de trabalho.

4. Opções versáteis de fixação: soluções de fixação eficazes são vitais para garantir a estabilidade durante o processo de soldagem. Uma tabela de soldagem em 3D de qualidade deve fornecer uma variedade de pontos de montagem e grampos, permitindo configurações flexíveis e segura em diferentes formas e tamanhos de materiais.

5. Compatibilidade com acessórios: Verifique se a tabela de soldagem 3D que você escolher é compatível com vários sistemas de fixação. Essa compatibilidade aumentará sua capacidade de criar configurações personalizadas de maneira rápida e eficiente, economizando tempo e aumentando a produtividade.

6. Tratamento da superfície: Uma superfície que resiste à contaminação e desgaste é vital em um ambiente de soldagem. Procure mesas com revestimentos ou acabamentos anti-espalhados que ajudem a manter uma superfície de trabalho limpa e prolongar a vida útil da mesa.

Benefícios do uso de uma tabela de solda 3D para trabalho de precisão

No mundo da fabricação de metais, alcançar a precisão e a precisão é fundamental para projetos bem -sucedidos. Uma das ferramentas mais eficazes disponíveis para soldadores é a tabela de soldagem em 3D de precisão. Este equipamento essencial não apenas aprimora a produtividade, mas também melhora significativamente a qualidade do trabalho acabado.

Uma tabela de soldagem em 3D de precisão é projetada com uma estrutura robusta que permite configurações personalizáveis adaptadas aos requisitos específicos de cada projeto. A superfície é tipicamente feita de materiais de alta qualidade, garantindo durabilidade e estabilidade durante as operações de soldagem. Essa estabilidade pode impedir a deformação ou distorção das peças de metal que estão sendo trabalhadas, o que é crucial para manter os padrões de alta precisão.

Outro benefício significativo do uso de uma tabela de soldagem em 3D de precisão são os gabaritos e acessórios avançados que ele pode acomodar. Muitas dessas tabelas vêm com slots T ou orifícios que permitem que os soldadores reprimam os componentes com segurança. Esse recurso é essencial para projetos multidimensionais, onde a manutenção da configuração correta é vital. Como resultado, o risco de desalinhamento e erros é bastante reduzido, permitindo soldas limpas e precisas.

Além disso, o uso de uma tabela de soldagem de precisão 3D pode otimizar o fluxo de trabalho e reduzir o tempo gasto em cada projeto. Ao fornecer um espaço de trabalho designado organizado e eficiente, os soldadores podem se concentrar mais nos aspectos criativos e técnicos de seu trabalho do que na configuração. Esse aumento da eficiência leva a níveis mais altos de produtividade e, finalmente, melhor lucratividade para as empresas.

Em conclusão, o investimento em uma tabela de soldagem em precisão 3D é um divisor de águas para qualquer soldador profissional que queira melhorar seu ofício. Com sua capacidade de fornecer estabilidade, personalização e eficiência, é uma ferramenta inestimável que suporta um trabalho de soldagem de alta qualidade e preciso. Se você é um especialista experiente ou um novato no campo de soldagem, a utilização de uma tabela de soldagem em 3D de precisão elevará, sem dúvida, seus projetos para o próximo nível.

Funções principais e valor de aplicação industrial das tabelas de soldagem 3D

As tabelas de soldagem em 3D da STORAEN redefinem a precisão e a eficiência da fabricação de soldagem industrial, servindo como plataformas modulares versáteis projetadas para otimizar o posicionamento da peça de trabalho, a integração de acessórios e as operações de soldagem com vários eixos. Como provedor líder de tabelas de fabricação de soldagem, fornecemos soluções que combinam alta rigidez, configurações personalizáveis e precisão repetível-essencial para ambientes de fabricação modernos que exigem resultados de soldagem com defeito zero.

Posicionamento de precisão no núcleo

No coração do nosso projeto de mesa de soldagem 3D, há uma grade de cinco lados de orifícios com precisão (série D28 ou D16), permitindo a fixação perfeita de grampos, ângulos e acessórios na superfície superior e em todos os quatro painéis laterais. Este sistema de grade (espaçamento de 100×100 mm ou 50x50mm) garante a precisão posicional em ± 0,05 mm, eliminando as suposições no alinhamento de componentes complexos, como quadros de chassi automotivo, suportes aeroespaciais ou peças de máquinas de serviço pesado. O resultado? Uma configuração de soldagem repetível que reduz os ajustes de tentativa e erro em 60%, crítica para a produção em massa, onde a consistência não é negociável.

Flexibilidade modular para diversas necessidades de fabricação

Nossas mesas fabuladas de soldagem prosperam na adaptabilidade:

Integração com várias plataformas: os tamanhos padrão (1000x1000mm a 2000x4000mm) podem ser aparafusados usando pinos de bloqueio rápido, criando superfícies de trabalho estendidas para projetos de grandes dimensões-ideais para a montagem de equipamentos agrícolas ou de construção naval.
Alterações de acessório sem ferramentas: compatíveis com uma ampla gama de acessórios de soldagem (bloqueios U, slots T, grampos magnéticos), a tabela permite uma rápida reconfiguração entre diferentes trabalhos, cortando o tempo de configuração de fixação em 50% em comparação com as tabelas tradicionais de posição fixa.

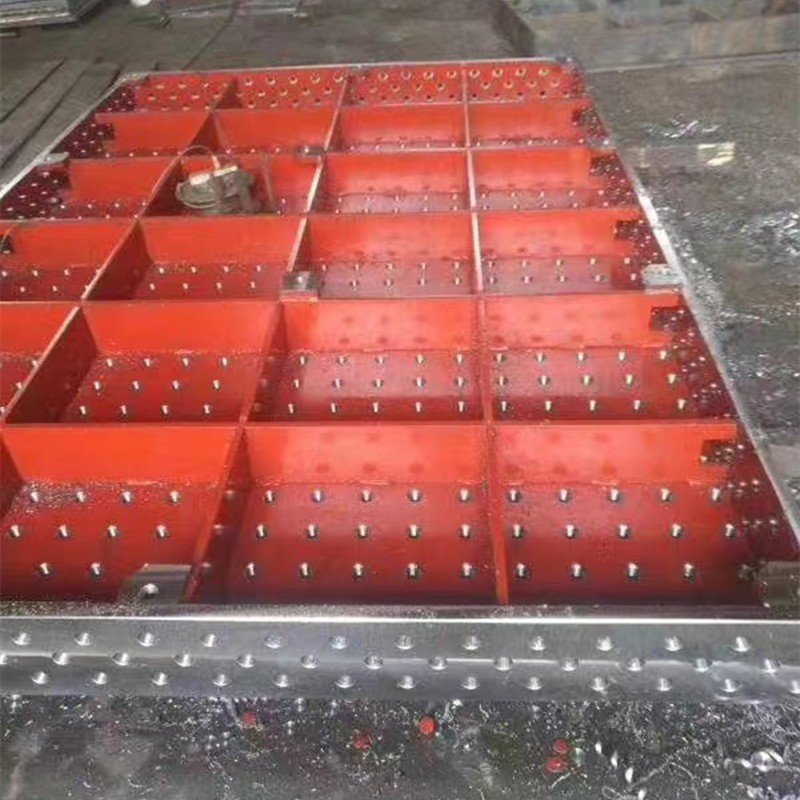

Capacidade de carga de serviço pesado: construído a partir de ferro fundido HT300 ou aço Q345 com subestrutura com nervuras, essas tabelas suportam cargas estáticas de até 2700 kg, apoiando até os maiores componentes industriais sem deflexão-um deve para a soldagem da escavadeira ou a fabricação da estrutura da guindaste.

Aplicações industriais: onde a precisão atende à produtividade

Fabricação automotiva

Use como uma tabela de fabricação de soldagem para montar os quadros do corpo do carro, garantindo que as soldas à vista alinhem a ± 0,1 mm para atender aos padrões de qualidade do OEM. A opção de revestimento anti-estrondo protege a superfície dos detritos de soldagem, estendendo a vida útil do serviço em linhas de produção de alto volume.

Aeroespacial e Defesa

Crítico para fabricar estruturas leves de liga de alumínio (por exemplo, suportes de motor de aeronaves), onde a estabilidade térmica da tabela (expansão mínima sob calor de soldagem) e nivelamento (0,02 mm/1000 mm) impedem o desvio dimensional que pode comprometer a segurança de voos.

Máquinas e equipamentos pesados

A solução preferida para soldagem de molduras ou carruagens da bomba industrial, graças à sua construção robusta e design modular que acomoda peças de trabalho em forma de ímpar por meio de instalações de acessórios personalizados.

Por que as mesas de soldagem STORAEN 3D lideram o caminho

Além das funções principais, nossas tabelas apresentam:

Excelência no acabamento da superfície: uma superfície do solo (RA1.6-Ra3.2) garante o movimento liso do acessório e o alinhamento preciso, enquanto o tratamento opcional da nitretação aumenta a resistência ao desgaste em ambientes de soldagem abrasiva.
Conformidade Padrão Global: Certificado para ISO 9001 e JB/T7974-99, nossas tabelas de soldagem 3D atendem às rigorosas demandas dos padrões internacionais de fabricação, fornecendo tranquilidade em projetos transfronteiriços.

Elevar seu processo de soldagem com STORAEN

Se você precisa de uma tabela fabulosa de soldagem compacta para prototipagem ou uma tabela de soldagem em larga escala para produção em massa, as soluções de Storaen oferecem a precisão, a durabilidade e a flexibilidade necessárias para ficar à frente na fabricação moderna. Ao minimizar o tempo de configuração, maximizar a compatibilidade do acessório e garantir uma precisão repetível, nossas tabelas transformam a soldagem de um processo manual e propenso a erros em um fluxo de trabalho automatizado e simplificado-impulsionando sua equipe para criar uma confiança melhor, mais rápida e incomparável.

Sistemas de acessórios e soluções personalizadas para tabelas de soldagem em 3D

As tabelas de soldagem 3D da STORAEN são complementadas por um sistema acessório abrangente e soluções personalizadas personalizadas, projetadas para maximizar a versatilidade, precisão e adaptabilidade para todas as necessidades de fabricação de soldagem. Se você precisa de componentes padrão para configuração rápida ou modificações sob medida para projetos exclusivos, nossas ofertas transformam sua tabela de fabricação de soldagem em uma estação de trabalho altamente especializada – mencionada para atender às exigências exigentes da fabricação moderna.

Ecossistema de acessórios modulares para integração perfeita

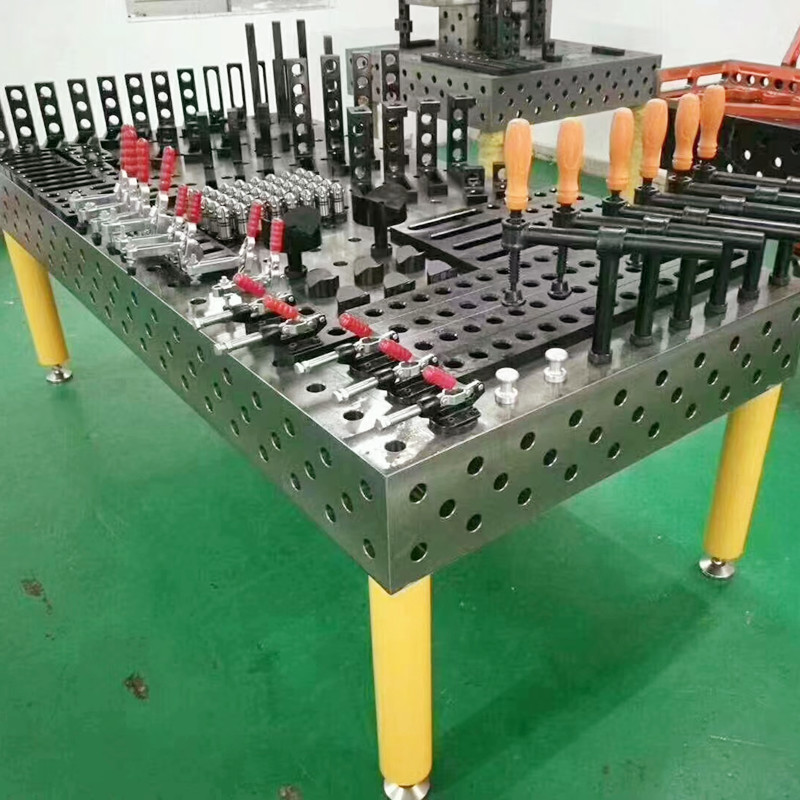

Nossos acessórios de plug-and-play aprimoram a funcionalidade da sua tabela fabulosa de soldagem, permitindo alterações rápidas de configuração e fluxo de trabalho otimizado:

Ferramentas de suporte e nivelamento: as pernas de aço ajustáveis com almofadas antivibrações garantem a configuração estável em pisos de loja desigual, enquanto os sistemas de elevação hidráulica (faixa de altura de 100 a 500 mm) permitem o posicionamento ergonômico para soldas aéreas ou de difícil acesso.

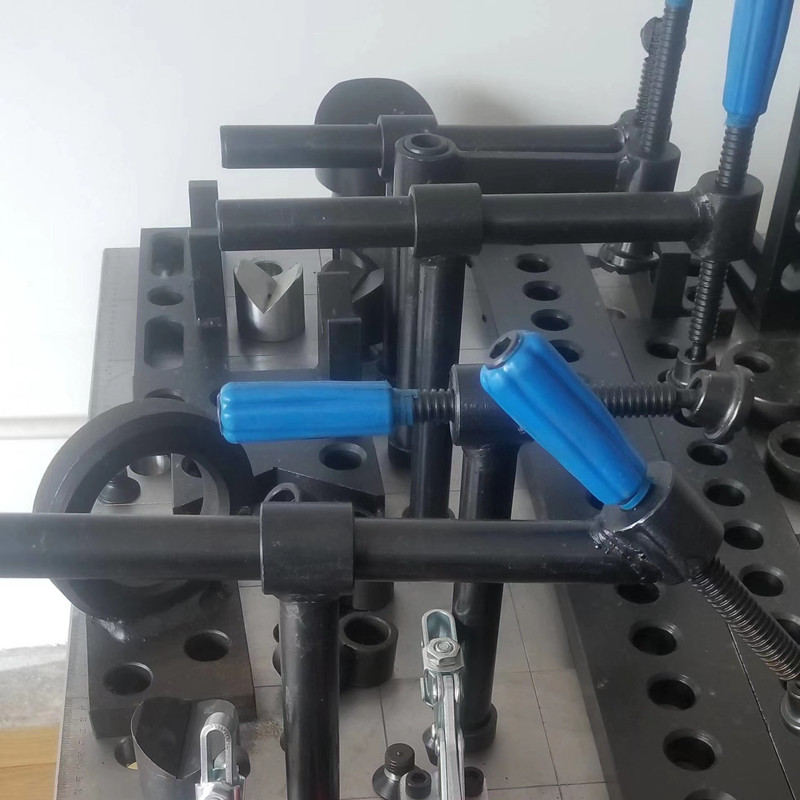

Soluções de fixação e fixação: uma variedade de grampos magnéticos, grampos de alternância e blocos U (compatíveis com sistemas de orifícios D28/D16) peças de trabalho seguras de todas as formas e tamanhos, com mecanismos de liberação rápida, reduzindo o tempo de instalação de fixação em 40%. Suportes angulares (0 a 90 ° ajustáveis) e quadrados de precisão auxiliam no alinhamento de vários eixos, crítico para conjuntos complexos, como braços robóticos ou treliças aeroespaciais.
Apreciações de segurança e proteção: revestimentos anti-espalhados (aplicados a superfícies de mesa) e guardas de respingo removíveis minimizam o acúmulo de detritos, enquanto as tapetes resistentes ao calor protegem o sistema de grade da exposição prolongada a arcos de soldagem-estendendo a vida útil da tabela em ambientes de fabricação de alta intensidade.

Soluções personalizadas: projetado para sua visão

Dimensões e configurações personalizadas

Além dos tamanhos padrão (1000x1000mm a 2000x4000mm), projetamos tabelas de soldagem em 3D em comprimentos, larguras e alturas personalizados-incluindo plataformas de grandes dimensões (até 5000x3000mm) para projetos de escala industrial. Formas não retangulares (circulares, em forma de L) e áreas de montagem embutidas acomodam máquinas especializadas ou robôs de solda automatizados, garantindo integração perfeita na sua linha de produção.

Recursos usinados por precisão

Personalização do sistema de orifícios: ajuste o espaçamento do orifício (por exemplo, 75x75mm para grades híbridas) ou especifique os tipos de roscas métricas/imperiais (M12, ½ ”-13 UNC) para corresponder a acessórios existentes, eliminando a necessidade de placas de adaptador.
Tratamentos de superfície: Escolha entre os acabamentos do solo (RA1.6 para uso padrão) ou superfícies superfinidas (RA0.8 para alinhamento de grau de metrologia), com nitretação opcional (HV900+) para melhorar a dureza e resistir ao desgaste abrasivo em aplicações pesadas.

Modificações específicas da indústria

Automotivo: slots T integrados para o alinhamento da correia transportadora, ideal para células de soldagem de partes de alta velocidade.
Aeroespacial: inserções de aço inoxidável não magnético para evitar interferências com equipamentos sensíveis ao NDT (teste não destrutivo) durante a soldagem da liga de alumínio.
Marinha: Undersides lados por epóxi para resistência à corrosão em ambientes de água salgada, combinados com suportes de canto reforçados para fabricação de componentes da plataforma offshore.

Redução rápida e suporte global

Acessórios para estoque: a maioria das grampos, pernas e ferramentas de nivelamento são enviadas dentro de 24 horas, garantindo um tempo de inatividade mínimo para ajustes na linha de produção.
Tempos de entrega personalizados: Tabelas personalizadas padrão (projetos não complexos) são entregues em 15 a 20 dias, com suporte de engenharia dedicado para refinar desenhos e seleções de materiais (por exemplo, aço inoxidável para aplicações de grau de alimentos).
Qualidade certificada: Todas as tabelas de soldagem 3D personalizadas passam por testes rigorosos de nivelamento (0,02 mm/1000 mm) e validação de carga, acompanhada por relatórios de calibração compatíveis com ISO 9001 para controle de qualidade rastreável.

Desbloqueie todo o potencial da sua mesa fabulosa de soldagem

Com os sistemas de acessórios e soluções personalizadas da STORAEN, sua tabela de fabricação de soldagem se torna mais do que uma bancada de trabalho – é uma plataforma escalável para a inovação. Se você precisa de componentes prontos para obter ganhos imediatos de produtividade ou uma tabela de soldagem em 3D totalmente personalizada para um projeto inovador, nossa equipe combina experiência em engenharia com a agilidade de fabricação para fornecer soluções que correspondam à sua visão. Eleve suas operações de soldagem com acessórios que se adaptam e personalizações que se transformam – porque na fabricação, a precisão é tudo e um tamanho nunca se encaixa em todos.

O primer anti-Rust comumente usado é a tinta de graxa. Tinta natural de resina. Tinta asfalto. A tinta fosfatadora, etc., sua faixa de desempenho e aplicação variam. A placa plana soldada foi limpa. Depois de passar a inspeção. Geralmente, a tinta anti -ferrugem é aplicada em superfícies não montadas ou em todas as superfícies. Ao se inscrever, deve -se entender cuidadosamente que, na seleção e produção de placas planas de soldagem, o processo de pintura manual é geralmente simples. Economicamente conveniente e adequado para produção de peças fundidas.

1. O ambiente de trabalho da plataforma de soldagem. O ambiente de trabalho adequado para várias tintas anti-assassinatos varia. Portanto, ao escolher, deve -se entender o ambiente de trabalho da placa plana soldada.
2.  O primer e o acabamento não precisam ser correspondidos. Soldando placas planas, além do primer. E precisa ser pintado por cima. A maioria dos acabamentos é aplicada após o processamento mecânico; portanto, a adesão entre o primer e o acabamento deve ser considerada. Geralmente, os iniciadores e acabamentos preparados com materiais de tinta semelhantes são comparados. Primers e revestimentos preparados com diferentes tipos de tintas podem não ser compatíveis devido à sua forte adesão. Eles não podem se unir bem um com o outro. Portanto, é necessário entender o desempenho da tinta.
3. O método de construção do primer anti-rust. Cada primer anti-rust tem seu próprio método de boa construção e revestimento. Para confirmar se a fábrica ou o workshop possui essas condições, a placa plana soldada é fabricada de acordo com o padrão JB/T7974-99. O produto é transformado em placa com nervuras e tipo de caixa. A face de trabalho tem uma forma retangular, feita de material HT200. A face de trabalho adota a tecnologia de raspagem e retificação, e uma forma de V pode ser usinada na face de trabalho. Em forma de T. Grooves em forma de U e orifícios circulares. Buracos longos, etc. A placa plana de solda é uma ferramenta de referência plana usada para soldagem da peça de trabalho, e a placa plana deve ser ajustada à horizontal de acordo com os requisitos de instalação. A carga é distribuída uniformemente em cada ponto de suporte. Ao usar a uma temperatura ambiente de 20 ± 5 ℃, a vibração deve ser evitada.
