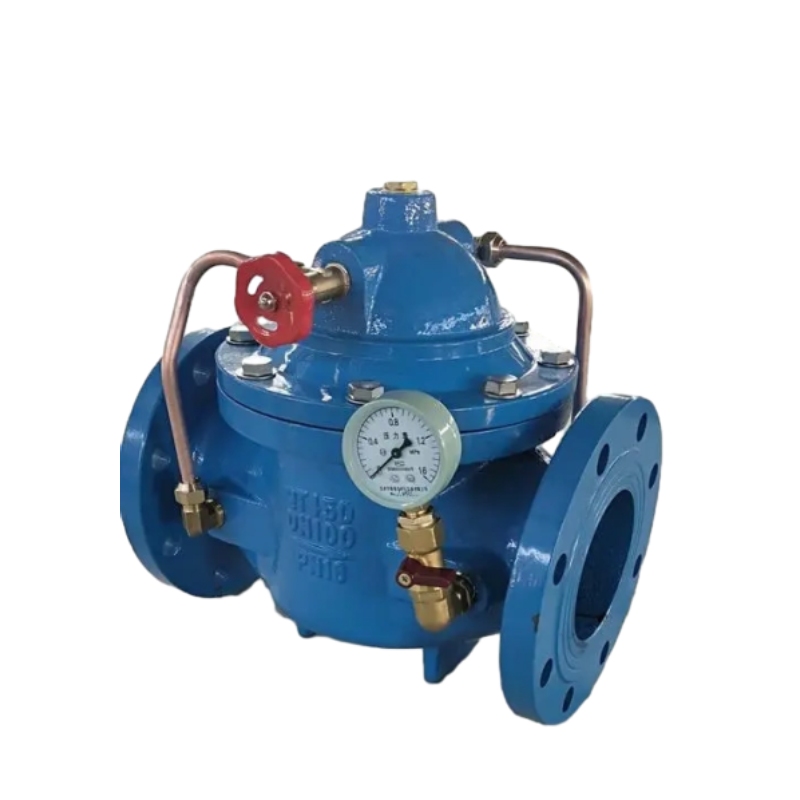

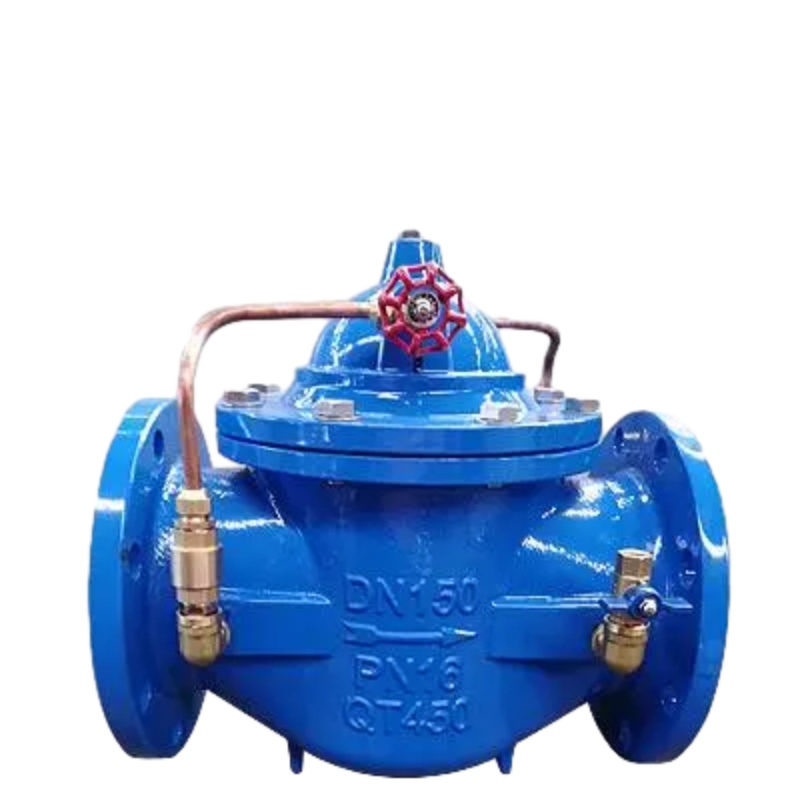

Válvula de retenção de fechamento lento

300X O silenciador de recompensa lenta válvula de silencioso tem uma estrutura nova, bom efeito de vedação, baixa resistência, fluxo grande, vida útil longa e assim por diante. Pode controlar a velocidade da abertura ou fechamento da válvula principal, pode ser ajustado com a cena para uma boa condição de trabalho, pode ser o fenômeno do martelo de água, para alcançar o efeito do silenciador de fechamento lento.

As vantagens das válvulas de verificação de fechamento lento em aplicações modernas

No domínio dos sistemas de controle de fluidos, a escolha da tecnologia de válvulas é crucial para garantir a eficiência e a longevidade. Uma das inovações mais impactantes nesse campo é a lenta válvula de retenção de fechamento, que oferece inúmeros benefícios para várias aplicações industriais.

Em primeiro lugar, a principal vantagem de uma válvula de retenção de fechamento lenta é sua capacidade de evitar o martelo de água, um fenômeno que ocorre quando o fluido em movimento é forçado a parar ou mudar de direção repentinamente. Isso pode levar a surtos graves de pressão nos oleodutos, causando danos potencialmente a ambos os sistemas de tubulação e equipamentos associados. O recurso de fechamento lento dessas válvulas permite uma diminuição gradual na velocidade de fluxo, mitigando efetivamente as ondas de choque e protegendo a infraestrutura.

Além disso, as válvulas de seleção de fechamento lento são fundamentais para aumentar a eficiência operacional. Ao controlar a velocidade do fechamento da válvula, esses dispositivos reduzem a perda de energia durante o trânsito fluido e minimizam a turbulência dentro do sistema. Essa eficiência se traduz em custos operacionais mais baixos e melhoria a confiabilidade geral do sistema, tornando -a uma escolha favorita em vários setores, incluindo tratamento de água, petróleo e gás e processamento químico.

Outra vantagem significativa é o aumento da vida útil da própria válvula. As válvulas de seleção tradicionais, quando submetidas a um fechamento rápido, geralmente experimentam desgaste excessivo. Por outro lado, as válvulas de verificação de fechamento lento experimentam menos estresse durante a operação, levando a custos reduzidos de manutenção e uma vida útil mais longa. Essa durabilidade é particularmente vantajosa em ambientes de alta demanda, onde a manutenção regular pode levar a um tempo de inatividade dispendioso.

Em conclusão, as vantagens das válvulas de verificação de fechamento lento são substanciais. Sua capacidade de mitigar o martelo de água, aumentar a eficiência operacional e estender a vida útil do equipamento os torna um componente essencial nos sistemas fluidos modernos. À medida que as indústrias continuam buscando soluções confiáveis e econômicas, a popularidade da válvula de retenção de fechamento lenta deve aumentar, solidificando sua posição como um participante-chave no gerenciamento eficaz do controle de fluidos.

"Buster de martelo de água ": Como 300x Tampes de válvula de retenção de fechamento lento 99% Suries

A válvula de verificação de fechamento lento da STORAEN redefine a segurança do pipeline, integrando um sistema revolucionário de câmera de água dupla, projetada especificamente para eliminar os efeitos destrutivos do martelo de água nos sistemas de bombeamento. Diferentemente das válvulas de seleção tradicionais que não são de retorno que correm o fechamento repentino e a pressão, nosso modelo 300X combina o desligamento inicial rápido com o fechamento gradual controlado, tornando-a a solução definitiva para arranha-céus, tubulações industriais e plantas de tratamento de água.

A magia da tecnologia de dupla câmara

No centro desta válvula de retenção do preventor de refluxo, encontra-se um mecanismo hidráulico de duas partes:

1. Câmaras de água superior e inferior: um disco no estilo do pistão divide a válvula em duas câmaras, conectadas por uma válvula de agulha de precisão que regula o fluxo de fluido entre elas.

Etapa 1: Deslocamento de emergência rápida (80% de acidente vascular cerebral em 2 segundos): Quando a bomba para, o disco se fecha rapidamente para prender o refluxo de alta velocidade, impedindo danos imediatos às bombas e válvulas, críticas para proteger equipamentos caros, como bombas centrífugas.
Etapa 2: alívio gradual da pressão (restante de 20% em 10 a 60 segundos): A válvula da agulha controla o fluxo de água da câmara superior para a parte inferior, permitindo que o disco se feche lenta e uniformemente, dissipando a pressão residual e suprimindo os picos de martelo de água para ≤1.5x pressão de trabalho – 99% mais eficaz que as válvulas padrão do trackcheck.

Por que a câmara dupla supera outros tipos de válvulas de verificação

Controle de ruído e vibração: o lento fechamento final elimina o “bang do martelo de água”, reduzindo o ruído em 40% em comparação com os modelos de fechamento rápido-ideais para áreas residenciais ou instalações sensíveis ao ruído.
Vida prolongada do equipamento: ao minimizar os surtos de pressão, ele corta o desgaste da vedação da bomba em 30% e a erosão do assento da válvula em 50%, superando as válvulas de seleção de 1/2 de 1/2 convencionais ou válvulas de seleção de 2 polegadas em ambientes agressivos.

Design versátil para diversas aplicações

Disponível em tamanhos de 1/2 válvula de retenção (DN15) a válvula de retenção de 2 polegadas (DN50) e além (até DN600), o modelo 300X se adapta a vários sistemas:

Opções de material:

Ferro dúctil: econômico para água industrial/gás (1,0-2,5MPa, -10 ° C -80 ° C).
Brass: resistente à corrosão para aplicações potáveis de água ou marítimo (ideal para alternativas de válvula de retenção de aço inoxidável em configurações de baixa pressão).
Aço inoxidável 316: Serviço pesado para meios químicos ou cenários de alta temperatura (até 150 ° C).

Flexibilidade da instalação: as conexões flangeadas (RF/FF) estão em conformidade com as ASME B16.5 e GB/T 17241.6, encaixando -se perfeitamente em novos pipelines e projetos de adaptação.

Métricas principais de desempenho

Ativação de baixa pressão: começa a fechar apenas 0,05MPa, garantindo operação confiável em sistemas de cabeça baixa.
Resistência mínima ao fluxo: Um design de disco simplificado reduz a queda de pressão em 25% em comparação com as válvulas de seleção do tipo balanço, otimizando a eficiência energética.
Vida de bicicleta: mais de 50.000 operações sem desgaste do assento-o dobro da média da indústria para válvulas de verificação de fechamento lento.

Escolha a válvula de retenção certa para o seu sistema

Se você precisa de uma válvula de retenção 1/1/2 para um pequeno loop HVAC ou um modelo DN300 grande para bombeamento industrial, a tecnologia de câmara dupla de STORAEN garante proteção incomparável. Diferentemente dos diferentes tipos genéricos de válvulas de seleção que se comprometem com segurança ou eficiência, nosso modelo 300X oferece três benefícios críticos em um: prevenção de refluxo, eliminação do martelo de água e redução de ruído.

Atualize hoje a segurança do seu pipeline com a válvula de retenção de fechamento lento que os engenheiros confiam. Explore o alcance de Storaen e descubra como o design inteligente transforma o controle de fluidos – porque em pipelines, a prevenção é sempre melhor que o reparo.

Materiais de ferro fundido vs latão: um guia de seleção resistente à corrosão para válvulas de verificação de fechamento lento

A escolha do material certo para sua válvula de retenção de fechamento lento é fundamental para garantir a longevidade e o desempenho, especialmente ao lidar com a mídia corrosiva. A STORAEN oferece duas opções principais – Ferro e latão – cada um adaptado a aplicações industriais e comerciais específicas. Este guia ajuda a navegar nas diferenças e selecionar a solução ideal para as necessidades do seu pipeline, enquanto explora como elas se comparam a outros tipos de válvulas de verificação.

1. Ferro fundido: durabilidade pesada para rigores industriais

Válvula de retenção Ferro fundido (por exemplo, qt450 Ferro dúctil) é a escolha preferida para ambientes severos e de alta pressão. Com uma resistência à tração de 450MPa, ele suporta pressões de até 2,5MPa e temperaturas de -10 ° C a 80 ° C, tornando -o ideal para fluidos abrasivos como esgoto, água industrial ou meios cheios de partículas. Sua textura superficial robusta garante uma vedação confiável para válvulas de seleção que não sejam de retorno, minimizando o vazamento em sistemas de alto fluxo. Embora naturalmente resistentes a corrosivos leves (pH 6-8), os revestimentos epóxi opcionais aumentam a proteção contra ácidos moderados/alcalinos. No entanto, não é adequado para água do mar ou produtos químicos agressivos – OPT para válvulas de seleção de aço inoxidável nesses casos.

Melhor para: oleodutos industriais, plantas de águas residuais e sistemas de HVAC, onde abrasão e alta pressão são preocupações. Combina bem com válvulas de seleção operadas por piloto em estações de bombeamento automatizadas.

2. Brass: Precisão e pureza para mídia limpa

Válvulas de seleção de latão (por exemplo, hpb59-1 sem bronze) se destacam em aplicações que exigem higiene e resistência a fluidos não agressivos. Seu acabamento superficial liso (RA 3.2) atende aos padrões da FDA para água potável e oleodutos, tornando-os ideais para sistemas de água potável ou configurações marítimas. Mais leve que o ferro fundido, eles simplificam a instalação em espaços apertados, como encanamento residencial com 1/2 válvulas de seleção de união. O latão resiste a ácidos de água doce, vapor (≤150 ° C) e não oxidante, mas pode corroer a amônia ou a água do mar de alta temperatura-válvulas químicas de níquel de alta temperatura para essas condições.

Melhor para: sistemas de água potável, aplicações marítimas e configurações industriais de pequena escala (por exemplo, válvulas de seleção de 2 polegadas nas linhas de alimentação da caldeira). Perfeito para válvulas de verificação de preventores de refluxo em edifícios residenciais devido à conformidade sem chumbo.

Principais fatores de decisão

Tipo de mídia: use ferro fundido para fluidos sujos e carregados de partículas; Escolha latão para água limpa ou mídia de nível alimentar.
Pressão/temperatura: o ferro fundido lida com pressões mais altas (até 2,5MPa), mas temperaturas inferiores (80 ° C máx); A bronze traça as pressões médias (≤1,6mpa) e a melhor condutividade térmica.
Higiene e instalação: Brass prioriza a pureza e a facilidade de instalação em pequenos diâmetros; O ferro fundido oferece eficiência de custos para grandes dutos (DN50 – DN600).

Quando considerar aço inoxidável

Para ambientes corrosivos extremos (água do mar, ácido clorídrico), as válvulas de seleção de aço inoxidável de STORAEN (304/116L) fornecem resistência superior, embora a um custo mais alto. Estes são ideais para válvulas de retoques em plantas químicas ou plataformas offshore, onde a confiabilidade a longo prazo supera o investimento inicial.

Faça a escolha certa para o seu sistema

A seleção entre ferro fundido e latão para sua válvula de retenção de fechamento lento depende da agressividade, das necessidades de pressão e dos requisitos de higiene da sua mídia:

Resistência industrial: opte pelo ferro fundido para lidar com abrasão e alta pressão.
Sistemas limpos e tamanhos pequenos: escolha Brass para obter pureza e instalação fácil.
Corrosão extrema: atualize para aço inoxidável para produtos químicos agressivos ou uso marinho.

Os materiais da STORAEN são projetados para combinar com diferentes tipos de válvulas de seleção com suas condições de trabalho exclusivas, garantindo não apenas a prevenção do refluxo, mas também o desempenho duradouro. Explore nosso alcance hoje e prenda seu pipeline com o material certo, construído para durabilidade, projetado para eficiência.

Pressão nominal: 1,0mpa-1.6mpa-2.5mpa

Pressão de ação baixa: ≥0,02mpa

Calibre de especificação: 50 a 600 mm

Temperatura média: 0 a 80 graus

Médio aplicável: água limpa

Formulário de conexão: flange

Material da concha: ferro fundido ou latão

This valve has two internal water chamber compositions, the diaphragm under the water chamber of the cutoff for the water channel, (cutoff open large area close to the pipe diameter area), the diaphragm on the water chamber for the pressure regulator room, when the pump stops working, due to the valve flap of the self-weight and the pressure on the water chamber so that the cutoff closes 90% of the remaining 10% of the use of conduit to the valve after the pressure to the A câmara de água superior, juntamente com o aumento da pressão na câmara de água, de modo que o ponto de corte se feche lentamente para os 10% restantes do lento fechamento de abafar o papel do papel do silenciador.

1. Instale um filtro antes da válvula de retenção do silenciador de fechamento lento 300X. Você pode optar por instalar um Filtro do tipo y ou um filtro de cesta.
2. Preste atenção à direção da seta marcação no corpo da válvula durante a instalação. Para facilitar a manutenção, deve deixar espaço ao redor da válvula de retenção.
3. Uma válvula de parada com um diâmetro correspondente deve ser instalada na posição em que a fonte de água pode ser cortada quando a válvula de retenção do silenciador de closque lenta 300x for reparada.

Perguntas frequentes sobre válvulas de retenção de fechamento lento

Para que é uma válvula de retenção de fechamento lenta usada?

A válvula de retenção de fechamento lenta foi projetada para evitar o refluxo nos sistemas de tubulação, minimizando os efeitos do martelo de água causados por paradas repentinas. Ao permitir que a válvula feche gradualmente, garante uma transição suave que proteja seu sistema e estenda a vida útil dos seus componentes de encanamento.

Como funciona a válvula de retenção de fechamento lento?

Esta válvula opera através de um design especializado que utiliza um mecanismo de fechamento controlado. À medida que o fluxo do fluido para, a válvula se fecha lentamente e não abruptamente, evitando picos de pressão e danos potenciais. Esse recurso é especialmente crucial em aplicações envolvendo bombas, caldeiras e outros equipamentos sensíveis a choques hidráulicos.

Quais materiais são usados na construção da válvula de retenção de fechamento lento?

Nossa lenta válvula de retenção de fechamento é normalmente construída a partir de materiais de alta qualidade, como latão ou aço inoxidável, garantindo durabilidade e resistência à corrosão. A escolha dos materiais não apenas aprimora o desempenho, mas também garante operação duradoura em vários ambientes.

A válvula de retenção de fechamento lenta pode ser instalada em alguma orientação?

Sim, nossa válvula de retenção de fechamento lenta foi projetada para instalação versátil. Ele pode ser instalado na orientação horizontal ou vertical, tornando -o adequado para diferentes configurações de tubulação. No entanto, recomendamos consultar as diretrizes de instalação para obter o melhor desempenho.

A manutenção é necessária para a válvula de retenção de fechamento lenta?

Enquanto a válvula de retenção de fechamento lenta foi projetada para manutenção mínima, as inspeções periódicas são recomendadas para garantir a funcionalidade ideal. Verificar a construção, a realização de inspeções visuais para vazamentos ou desgaste e garantir que o mecanismo esteja livre de obstruções ajudará a prolongar sua vida útil.

Quais são os benefícios de usar uma válvula de retenção de fechamento lenta em comparação com as válvulas de seleção padrão?

A vantagem principal de uma válvula de retenção de fechamento lenta sobre as válvulas de seleção padrão é sua capacidade de impedir o martelo de água, o que pode causar ondas de choque prejudiciais nos sistemas de encanamento. Além disso, ao fechar lentamente, reduz o ruído, melhora a confiabilidade do sistema e fornece melhor desempenho geral-ideal para aplicações de alta pressão.

Essa válvula pode ser usada em aplicações comerciais?

Absolutamente! A lenta válvula de retenção de fechamento é altamente adequada para aplicações residenciais e comerciais. Sua capacidade de lidar com taxas e pressões de fluxo variadas o tornam uma excelente opção para edifícios, processos industriais, instalações de tratamento de água e muito mais.
