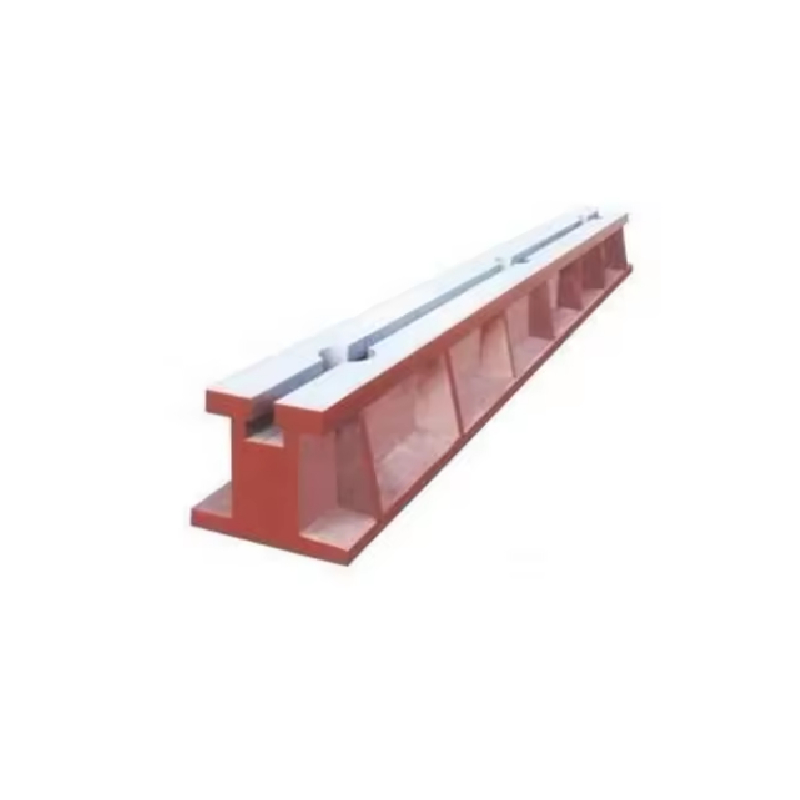

Guia Ferroviária

Local de origem: Hebei, China

Garantia: 1 ano

Suporte personalizado: OEM, ODM, OBM

Nome da marca ： Storan

Número do modelo: 2008

Material: HT200-HT300

Precisão: personalizado

Modo de operação: personalizado

Peso do item: personalizado

Capacidade: personalizado

Especificação: 1500-4000mm de comprimento ou personalizar

Superfície: slots T.

Dureza da superfície de trabalho: HB160-240

Tratamento de superfície: usinagem

Processo de fundição: fundição de areia de resina

Pintura ： Primer e pintura de rosto

Revestimento de superfície ： Óleo de decapagem e plástico ou coberto com tinta anticorrosão

Grau de precisão: 2-3

Temperatura de trabalho: (20 ± 5) ℃

Embalagem: caixa de madeira compensada

Tempo de espera

Os produtos ferroviários do solo T-Groove de ferro fundido também são conhecidos como: trilho de solo, trilho de solo T-groove, feixe de solo, ferro de ranhura do solo, ferro de ranhura fundamental, plataforma de groo de t-groove, trilho de ferro fundido fundido.
O principal objetivo do trilho moído de ferro fundido de ferro fundido é projetá-lo e montá-lo em uma plataforma de feixe fundido com base nos pontos fixos do equipamento. É usado principalmente para montagem, teste, soldagem e inspeção de equipamentos grandes.

As vantagens materiais dos trilhos de solo T-Groove de ferro fundido:
As vantagens dos trilhos de solo T-Groove de ferro fundido: usando trilhos de ferro fundido, não é necessário transformá-los em grandes plataformas, o que economiza custos de material e ocupa um pequeno espaço, resultando em alta eficácia.

O material do trilho moído de ferro fundido de ferro fundido é de ferro fundido cinza de alta resistência HT200-250, com uma dureza da superfície de trabalho do HB170-240. O elenco passou por duas rodadas de recozimento artificial a 600 ℃ -700 ℃ ou envelhecimento natural por 2-3 anos para remover completamente o estresse interno, com precisão estável e boa resistência ao desgaste.

Castificação de areia de resina: como a fabricação de trilhos -guia garante a estabilidade

A precisão nos trilhos da guia linear começa com a excelência em fabricação. A STORAEN usa fundição de areia de resina avançada para projetar trilhos de guia lineares pesados que proporcionam estabilidade inigualável para aplicações aeroespaciais, automotivas e pesadas da indústria. Veja como nosso processo garante confiabilidade e desempenho em todos os tipos de trilhos de guia:

1. Excelência material: HT200-HT300 Ferro fundido para demandas industriais

A fundição de areia de resina começa com a seleção de ferro fundido HT200-HT300 Cinza (160-240HB), escolhido para:

Resistência equilibrada: 200–300MPa A resistência à tração suporta 5 a 50 toneladas de equipamentos móveis, ideais para trilhos de guia lineares pesados.
Resistência ao estresse: A estrutura uniforme de grãos reduz o estresse interno em 40% vs. fundição de areia verde, minimizando a deformação em ambientes de 10 ° C – 40 ° C para o desempenho consistente dos trilhos da guia da máquina.

2. Moldagem de precisão para geometrias complexas

A areia de resina auto-enduncente permite intrincados tipos de trilhos de guia com tolerâncias apertadas:

Precisão do padrão CNC: dimensões do slot T (largura de 14 a 36 mm, profundidade de 8 a 20 mm) alcançadas com precisão de ± 0,1 mm para integração perfeita com sistemas de automação.
Estabilidade do núcleo: os núcleos internos mantêm a reta de 0,05 mm/m, impedindo defeitos e garantindo a planicidade da Classe 2–3 (≤0,02 mm/m para trilhos de 2000 mm) – crítico para o alinhamento de precisão.

3. Tratamento térmico para durabilidade e estabilidade

Um processo de 3 etapas aumenta o desempenho do trilho:

Alívio do estresse (550 ° C/4H): elimina 90% da tensão de fundição para evitar a deformação durante a usinagem/transporte.
Normalização: refine a estrutura de grãos para 2x maior resistência ao desgaste em aplicações de alto ciclo (mais de 10.000 ciclos de carga).
Moagem de superfície: acabamentos para RA ≤1,6μm para movimento suave e atrito mínimo em sistemas automatizados.

4. Capacidade de dimensionamento e carga personalizável

STORAEN se adapta a todas as necessidades de tamanho de trilho e carga:

Faixa padrão: 1500–4000 mm de comprimento, largura de 200–500 mm para uso comum; Tamanhos personalizados de até 6000 mm para máquinas de grandes dimensões.
Projeto reforçado: as estruturas da Web aumentam a capacidade de carga em 30% (até 80 toneladas/m) sem peso adicional, ideal para a montagem aeroespacial que requer precisão e mobilidade.

5. Vantagem de elenco de Storaen

Versatilidade: produz todos os tipos de trilhos-guia-de trilhos de precisão leves a modelos robustos de serviço pesado-com precisão igual.
Garantia da qualidade: O teste de varredura a laser 3D/CMM garante a conformidade com GB/T 1958-2017/ISO 1101, apoiada por uma garantia de 1 ano contra o desvio dimensional.
Eficiência: a capacidade de 500pcs/dia fornece trilhos padrão em 7 dias, soluções personalizadas em 4 a 6 semanas – velocidade de equilíbrio e estabilidade.

A estabilidade nos trilhos da guia linear é projetada, não acidental. A fundição de areia de resina de Storaen combina materiais premium, moldagem por precisão e tratamento térmico rigoroso para fornecer trilhos de guia lineares para serviços pesados e trilhos de guia de máquina que atendem às demandas industriais mais difíceis. Explore nossos tipos de trilhos de guia hoje e experimente a diferença que a fabricação avançada faz no desempenho e na longevidade do equipamento.

Como os trilhos -guia substituem placas de superfície de ferro fundido para economia de custos

As placas de superfície de ferro fundido tradicionais dominam a montagem e a inspeção industrial, mas seu volume, tamanho fixo e altos custos de manutenção desafiam a eficiência moderna da fabricação. A STORAEN apresenta trilhos de guia lineares como uma alternativa econômica, oferecendo precisão, flexibilidade e até 30% de economia de custos totais em comparação com as placas convencionais. Veja como nossos tipos de trilhos guia redefinem a propriedade industrial:

1. Design de economia de espaço: redução de 50% na pegada

Placas de ferro fundido (por exemplo, 2000x1500mm) requerem espaço extenso e fundações pesadas, mas os trilhos lineares de serviço pesado de STORAEN oferecem soluções modulares e simplificadas:

Flexibilidade vertical e horizontal: trilhos da guia vertical (por exemplo, modelos de altura de 1500 mm) montados verticalmente em paredes ou estandes, criando espaço de trabalho de montagem 3D sem sacrificar a área do piso – ideal para células robóticas compactas ou estações de soldagem automatizadas.
Comprimentos personalizáveis: O tamanho do trilho da guia padrão varia de 1000 a 4000 mm, com splicing sem costura para aplicações de grandes dimensões (até 6000 mm), reduzindo o desperdício de material em 40% versus as placas de ferro fundido de corte.

2. Precisão econômica sem compromisso

Enquanto as placas de ferro fundido atingem a planicidade da classe 2 (≤0,02 mm/m), os trilhos da guia linear de STORAEN GOUT-FINISTO combinam essa precisão a 30% do preço do trilho de guia 30%:

Eficiência do material: a construção de ferro fundido HT200 (dureza de 180HB) usa 25% menos material que as placas de superfície sólidas, mantendo 50 toneladas/m de capacidade de carga, equilibrando a rigidez e a economia.
Manutenção reduzida: acabamentos de óleo em decapagem anticorrosão (espessura de 5μm) protegem contra o líquido de arrefecimento e a umidade, estendendo a vida útil do serviço em 2x em comparação com as placas não revestidas que requerem ressurgimento anual (um custo de US $ 5.000+ para placas grandes).

3. Adaptabilidade para fluxos de trabalho dinâmicos

As placas de ferro fundido fixo lutam com as mudanças nas necessidades de produção, mas nossos tipos de trilhos de guia se destacam na versatilidade:

Projeto modular de slot T: slots de 14 a 36 mm de largura (tolerância a ± 0,1 mm) aceitam grampos de liberação rápida, braços robóticos ou ferramentas de medição, permitindo reconfiguração de 5 minutos versus 2+ horas para configurações baseadas em placas.
Desempenho pesado: trilhos de guia linear de serviço pesado reforçados (capacidade de carga de 80 toneladas/m) suportam equipamentos grandes, como componentes de prensa de estampagem ou seções de fuselagem aeroespacial, substituindo os conjuntos de placas multi-placas por sistemas trilhos únicos que simplificam o alinhamento.

4. Proposição de valor de Storaen: mais do que apenas economia de custos

Implantação rápida: os trilhos pré-fabricados navios prontos para a instalação, corte o tempo de configuração em 60% em comparação com o nivelamento e ancorando as placas de ferro fundido.
Soluções personalizadas: precisa de revestimentos anti-magnéticos para montagem eletrônica ou tamanho de trilho de grande porte para fabricação de turbinas eólicas? Nossa equipe OEM oferece trilhos de guia de máquina personalizados em 4 a 6 semanas, sem sobretaxas mínimas de pedidos.
Garantia da qualidade: Todo ferrovia atende às tolerâncias geométricas GB/T 1958-2017 e inclui uma garantia de 1 ano-eliminando o risco de investir em alternativas de orçamento abaixo do desempenho.

5. Aplicações onde a economia de custos atende ao desempenho

Montagem automotiva: Substitua as placas de ferro fundido de 3m² por dois trilhos de guia linear de 2000 mm de serviço pesado, economizando US $ 10.000 em custos iniciais e 20% no alinhamento do bloco do motor.
Ferramentas aeroespaciais: trilhos de guia linear leves (30% mais leves que as placas equivalentes) reduzem os requisitos de carga do guindaste durante a inspeção dos componentes da asa, reduzindo os custos de energia operacional.
Maixa geral: Tipos de trilhos de guia portátil (peso de 50 a 100 kg) eliminam a necessidade de instalações permanentes de placas, ideais para lojas de emprego com reconfiguração frequente de equipamentos.

Não deixe que as placas de ferro fundido desatualizadas esgotem seu orçamento e espaço. Os trilhos da guia linear de Storaen oferecem a precisão necessária por uma fração do custo, com modularidade para à prova de futuro suas operações. Desde trilhos de guia lineares de serviço pesado para gigantes industriais a tipos de trilhos de guia personalizáveis para aplicações de nicho, estamos redefinindo o valor nas soluções de trabalho de trabalho. Explore nossas opções de preços ferroviários de guia competitivo hoje e comece a economizar sem sacrificar o desempenho.

•
• Descrição do texto da imagem 1
•
•

Especificação e modelo (comprimento x largura x altura) (unidade: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Especificação técnica do trilho de guia de piso de ferro fundido fundido:
