Granito V-frame Mármore V-frame

A estrutura de granito em forma de V é feita de material de granito natural "Jinan Qing" através de processamento mecânico e moagem manual de precisão. Luster preto, textura estrutural uniforme, boa estabilidade, alta resistência, alta dureza, estrutura em forma de granito em V com vantagens, como alta precisão, sem ferrugem, resistência a ácido e álcalis, sem magnetização, sem deformação e boa resistência ao desgaste. Adequado para o trabalho de inspeção, medição, marcação e posicionamento nas indústrias de processamento mecânico e fabricação de componentes.

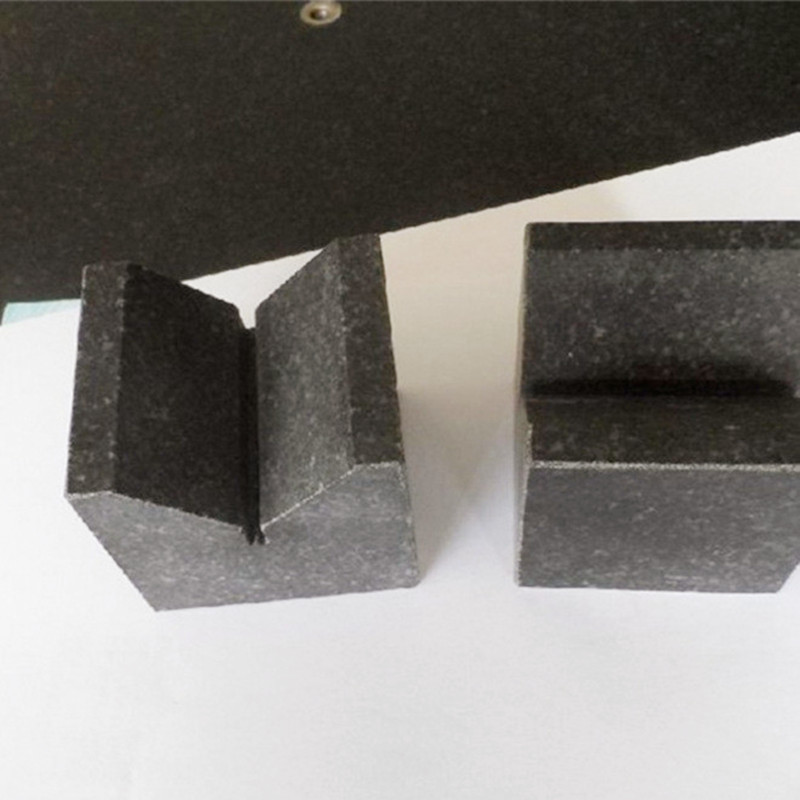

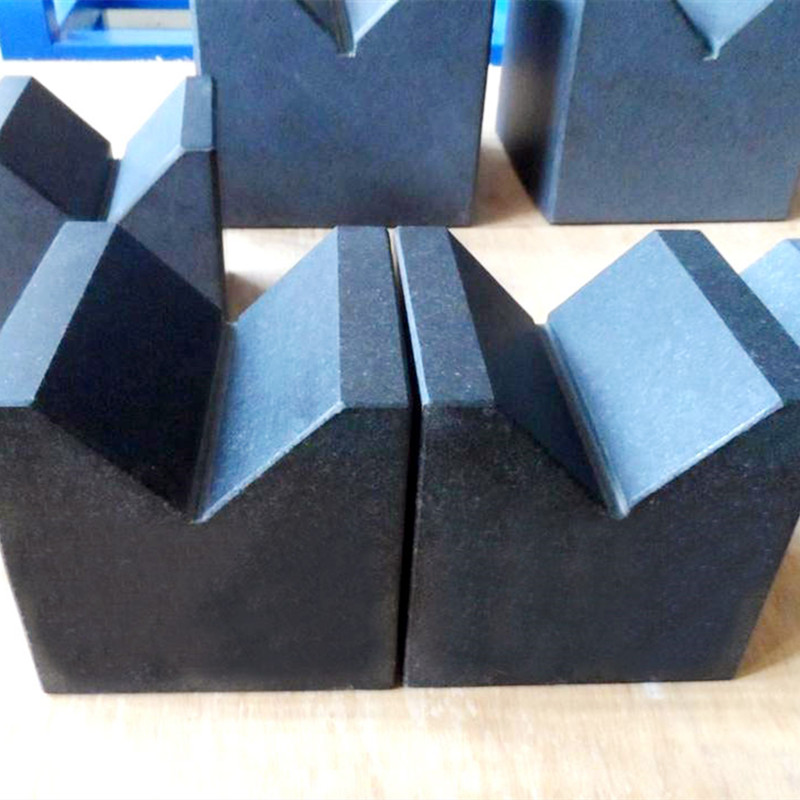

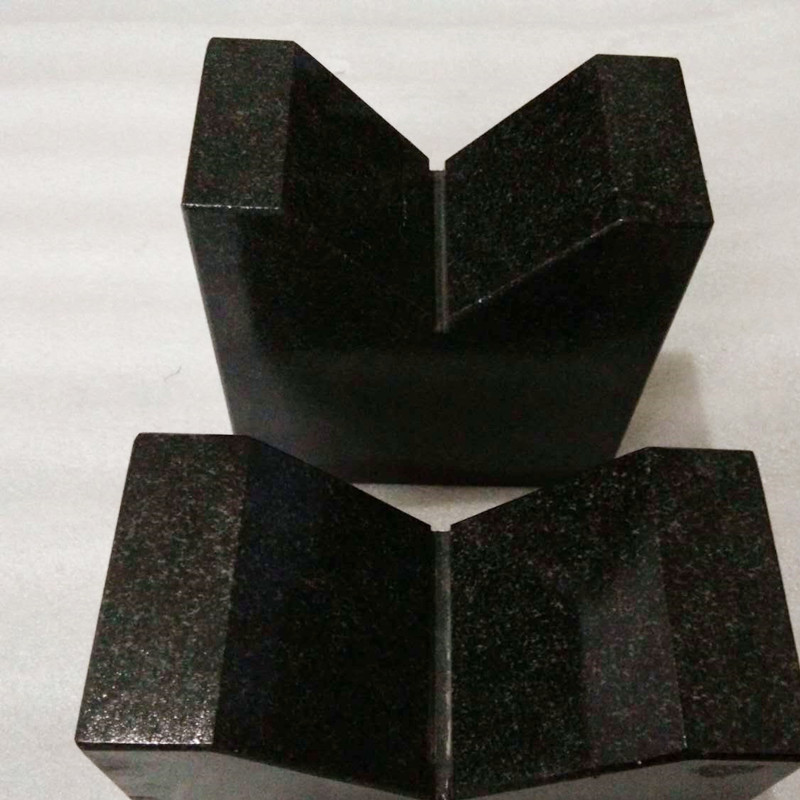

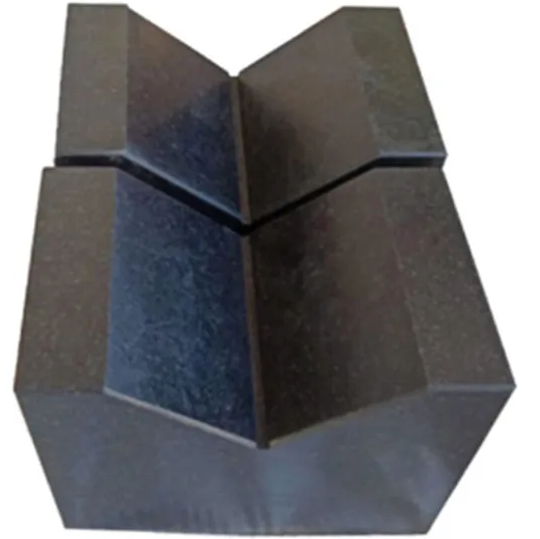

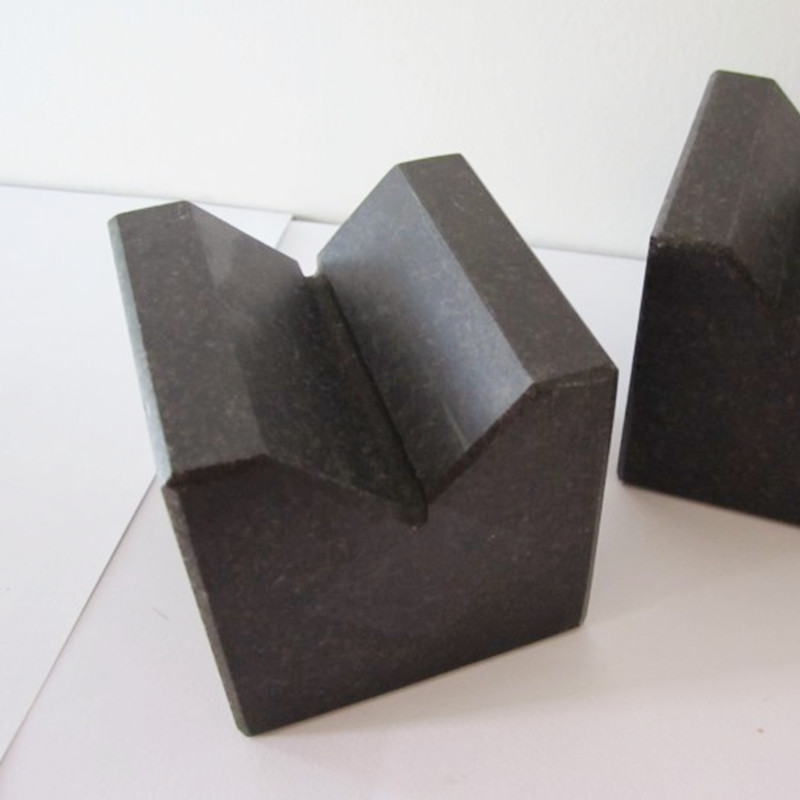

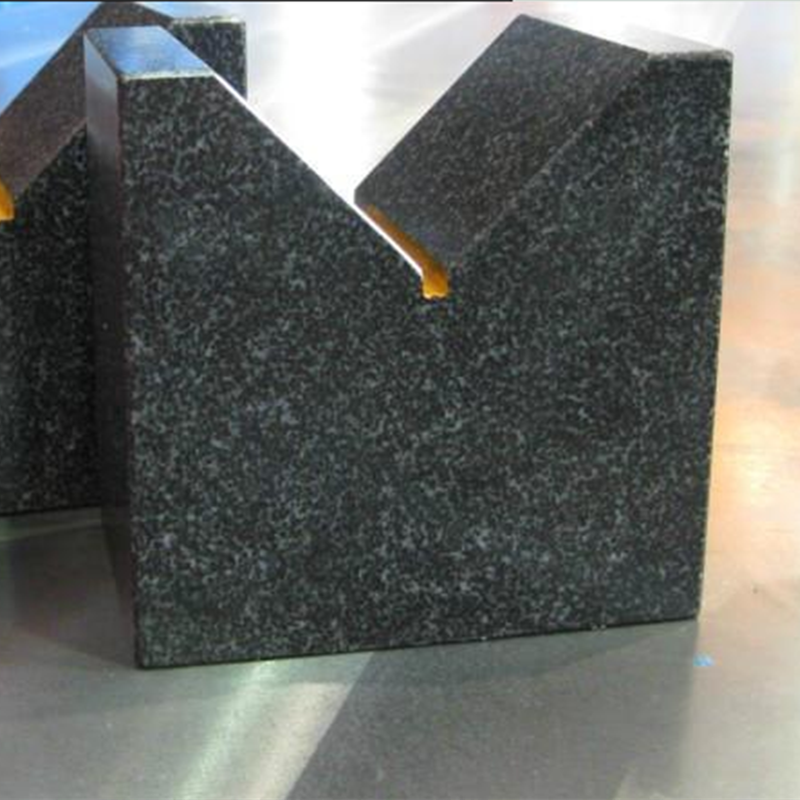

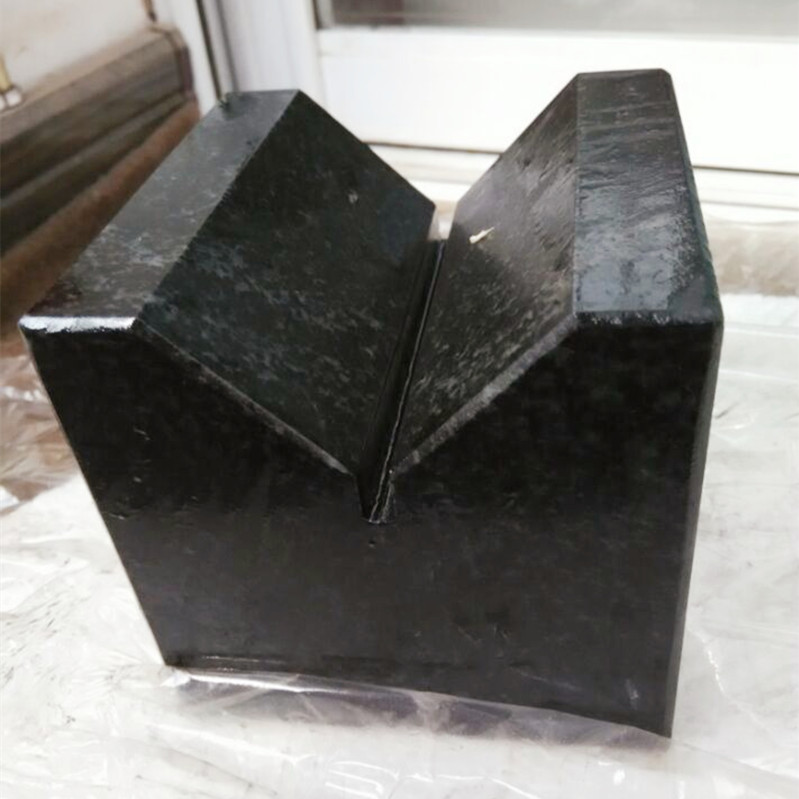

Ferramenta de medição de granito v forma preta bloco

Precisão do granito V-frame: Nível 000-1.

Blocos de granito V (quadro V) Aplicações: alinhamento do eixo no processamento mecânico

No processamento mecânico, o alinhamento preciso do eixo é fundamental para minimizar a vibração, reduzir o desgaste e garantir o desempenho ideal das máquinas rotativas. Os blocos de granito V de STORAEN (VRAMENTOS) oferecem uma solução estável e precisa para esse desafio, alavancando as propriedades naturais do granito de Jinan Qing para fornecer precisão incomparável em tarefas de alinhamento do eixo entre os setores – desde a fabricação automotiva até a engenharia aeroespacial.

1. A base do alinhamento do eixo: por que o granito V-Frames Excel

Os blocos de granito V de Storaen fornecem três vantagens principais para o alinhamento do eixo:

Estabilidade dimensional: Jinan Qing granito (dureza ≥70hs) possui um baixo coeficiente de expansão térmica (8,3 × 10⁻⁶/° C), mantendo a precisão do alinhamento nas ondas de temperatura (10 ° C – 40 ° C). Ao contrário dos blocos em V de aço que se expandem/contratam imprevisivelmente, nossos quadros de granito mantêm os eixos alinhados em ± 5μm/m, mesmo em oficinas sem aquecimento.
O amortecimento da vibração: a estrutura granular da pedra absorve 60% mais vibração que o aço, crítico para manter o alinhamento durante a usinagem de alta velocidade. Um granito V 160 × 160 × 90mm V estabiliza eixos de 50 kg girando a 3000 rpm, reduzindo a conversa da ferramenta e a rugosidade da superfície (RA ≤0,8μm).
Resistência à corrosão: Naturalmente, imune ao líquido de arrefecimento, óleo e umidade, os blocos de granito V STORAEN requerem prevenção de ferrugem zero – ideal para ambientes de usinagem severos onde as alternativas de aço se degradam dentro de meses.

2. Notas de precisão para cada necessidade de alinhamento

Escolha o nível de precisão certo para o seu aplicativo:

Grau 000 (± 2μm de nivelamento): Usado na fabricação de componentes aeroespaciais, um granito V 100 × 100 × 63mm alinha eixos de liga de titânio aos padrões ASME B89.3.2, garantindo a concentricidade dentro de 5μm para rotores de motor a jato – críticos para minimizar o arrasto aerodinâmico.
Grau 0 (± 5μm de nivelamento): Perfeito para o conjunto do trem de força automotivo, uma posição de moldura de 200 × 200 × 125mm posiciona eixos de manivela de aço com paralelismo de ± 0,01 mm/m, reduzindo o desgaste do rolamento em 30% em motores de alta potência.
Grau 1 (± 10μm de nivelamento): combina com tarefas industriais gerais, como o alinhamento do rolo de transportadores, onde um bloco V 300 × 300 × 150mm em granito V garante 90 ° de perpendicularidade do eixo para camas de máquina, eliminando o escorregamento da correia em linhas de embalagem.

3. Aplicações -chave no processamento mecânico

Configuração da máquina CNC: Uma estrutura de granito V storaen (grau 000, 63 × 63 × 90mm) verifica a reta dos eixos do fuso de torno CNC durante a instalação, garantindo que os caminhos das ferramentas permaneçam dentro de ± 0,005 mm para usinagem de precisão dos componentes do dispositivo médico.
Conjunto da caixa de engrenagens: Na fabricação de equipamentos pesados, um bloco de granito V 160 × 160 × 90mm alinha eixos de engrenagem planetária a 8μm, reduzindo as emissões de ruído e estendendo a vida útil da engrenagem em 25% em máquinas de construção.
Teste de motor aeroespacial: Nossos quadros resistentes à corrosão suportam eixos de inconvenção durante o teste de fadiga, mantendo o alinhamento através de mais de 10.000 ciclos de carga sem desvio dimensional-crítico para validar o desempenho do motor em condições extremas.

4. Compromisso de Storaen com a excelência em alinhamento

Precisão certificada: todo bloco de granito V é calibrado usando um interferômetro a laser, com certificação rastreável para os padrões GB/T 20428-2006 e ISO 1101, garantindo a conformidade com auditorias de qualidade rigorosas.
Soluções personalizadas: precisa de uma estrutura de 500 × 500 × 200 mm com orifícios de montagem embutidos para linhas de montagem automatizadas? Nossa equipe OEM oferece projetos sob medida em 4 a 6 semanas, otimizados para suas necessidades exclusivas de alinhamento do eixo.
Garantia de longevidade: Apoiado por uma garantia de 2 anos contra o desgaste da superfície ou a mudança dimensional, nossas alternativas de aço de granito V sobreviverem em 5X, fornecendo economia total de custos de US $ 1.500+ por ferramenta ao longo da vida útil.

Não deixe o alinhamento do eixo ao acaso – os blocos de granito V de STORAEN para fornecer a estabilidade, precisão e durabilidade que as demandas modernas de processamento mecânico. Seja calibrando as máquinas CNC, montando caixas de câmbio ou testando motores aeroespaciais, nossos quadros de granito V garantem que cada eixo esteja alinhado à perfeição, minimizando o tempo de inatividade, reduzindo o desperdício e elevando a qualidade dos seus produtos acabados. Explore nossa gama de quadros de granito contra hoje e experimente a diferença de precisão de engenharia de pedra.

Cuidados com blocos de granito V (V-Frame): práticas recomendadas de limpeza e armazenamento

A manutenção adequada é essencial para preservar a precisão e a longevidade de seus blocos de granito V (quadros em V). Os quadros em granito premium de Storaen, criados a partir de granito de Jinan Qing, são projetados para manutenção mínima-mas seguir essas práticas recomendadas garante que elas permaneçam precisas e sem danos por décadas, mesmo em ambientes industriais severos.

1. Limpeza diária: remova os contaminantes suavemente

A superfície não porosa do granito resiste à maioria dos contaminantes, mas a limpeza regular impede o acúmulo de resíduos que podem afetar o alinhamento:
Ferramentas necessárias: panos de microfibra macia, limpador neutro em pH (por exemplo, solução de cuidados de granito de Storaen) e um rodo de borracha para detritos teimosos.

Passo a passo:

Limpe a superfície do quadro em V com um pano seco para remover poeira solta ou aparas de metal-críticas para manter a planicidade de ± 2μm de blocos de granito V de grau 000.
Dilua o limpador (1:10 com água destilada) e aplique a um pano úmido, esfregando suavemente o óleo ou manchas de líquido de arrefecimento. Nunca use solventes ácidos/alcalinos – eles podem gravar a superfície do granito ao longo do tempo.
Seque cuidadosamente com um pano sem fiapos, garantindo que nenhuma umidade permaneça no groove em V, onde os eixos fazem contato.

Dica Pro: Para ambientes de usinagem pesada, limpo após cada mudança para evitar partículas abrasivas (por exemplo, óxido de alumínio) de arranhar a superfície do solo de 320 grão (RA ≤0,8μm).

2. Estratégias de armazenamento: proteger contra mudanças de impacto e temperatura

Armazene seus blocos de granito V para manter a estabilidade dimensional e proteger as bordas em V-Groove:

Armazenamento de curto prazo (≤1 semana):

Coloque em um tapete de borracha que amplia vibração (espessura de 5 mm) em bancos de oficina limpa, garantindo a folga de 100 mm de outras ferramentas. Os quadros em V 160 × 160 × 90 mm da STORAEN, pesando 18 kg, permanecem firmemente no local, mesmo durante as operações de moagem próximas.

Armazenamento de longo prazo (≥1 mês):

Enrole em papel de lenço sem ácido ou embrulho de bolha antiestática para proteger da umidade (RH ideal: 40%a 60%).
Armazene horizontalmente em uma prateleira plana com suportes de espuma sob a g-groove e base, distribuindo peso uniformemente para impedir a queda de 0,05 mm/m que pode ocorrer em quadros não suportados.
Manter a temperatura de armazenamento a 20 ° C ± 2 ° C – A baixa expansão térmica do granito de Jinan Qing (8,3 × 10⁻⁶/° C) significa risco mínimo de deformação, mas as flutuações extremas podem afetar a consistência da calibração.

Evite: pendurar ou armazenamento vertical, o que pode enfatizar as bordas em V-Groove-o STORAEN projeta todos os blocos de granito V para a estabilidade horizontal, com superfícies de base reforçadas para a colocação de prateleira segura.

3. Manutenção faz e não

Fazer:

Inspecione trimestralmente para fichas menores (≤0,5 mm) usando uma lupa de 10x-a STORAEN oferece recapeamento no local para quadros danificados, restaurando a planicidade às notas originais.
Use o Serviço de Calibração Certificado da STORAEN anualmente para verificar a conformidade com GB/T 20428-2006, garantindo que seus blocos de granito v mantenham sua precisão testada em fábrica.

Não:

Solte ou atinge o quadro em V-mesmo um impacto de 1 kg pode lascar a borda de g-groove, afetando o alinhamento do eixo em até 15μm.
Armazene com ferramentas magnéticas-a propriedade não magnética de granito (≤3μt) é ideal para ambientes de campo magnético, mas os ímãs próximos podem atrair detritos que arranham a superfície.

4.

Nossos blocos de granito V são construídos para facilitar a manutenção:

Bordas arredondadas: Chamfers de 3 mm em todos os cantos reduzem o risco de lascas durante o manuseio, um problema comum com alternativas de ponta afiada.
Caminho anti-estático (opcional): Para fabricação eletrônica, escolha os quadros em V com um revestimento condutor de 5μm que repele partículas de poeira, críticas para o alinhamento do eixo de precisão em ambientes de sala de limpeza.
Casos de armazenamento personalizado: peça um estojo de madeira forrada de espuma (disponível para todos os tamanhos) com inserções de corte de CNC que embalam o V-Groove e a base, protegendo seu investimento durante o transporte entre as instalações.

Cuidar de seus blocos STORAEN GRANITE V é simples com essas práticas-ligue suavemente, guarde de maneira inteligente e alavance nossos designs favoráveis à manutenção. Ao proteger sua estabilidade e precisão naturais, você garante que todas as tarefas de alinhamento do eixo atendam aos mais altos padrões industriais, da montagem automotiva à metrologia aeroespacial. Confie na engenharia da STORAEN para fornecer quadros em V que resistam ao teste do tempo-porque os cuidados adequados não devem ser complicados quando a precisão não é negociável.
