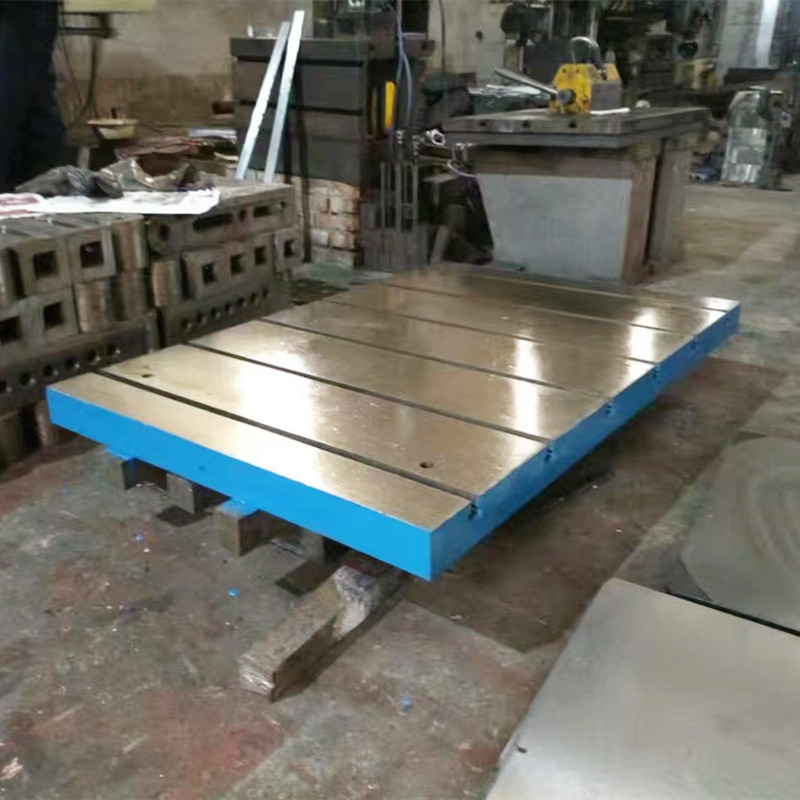

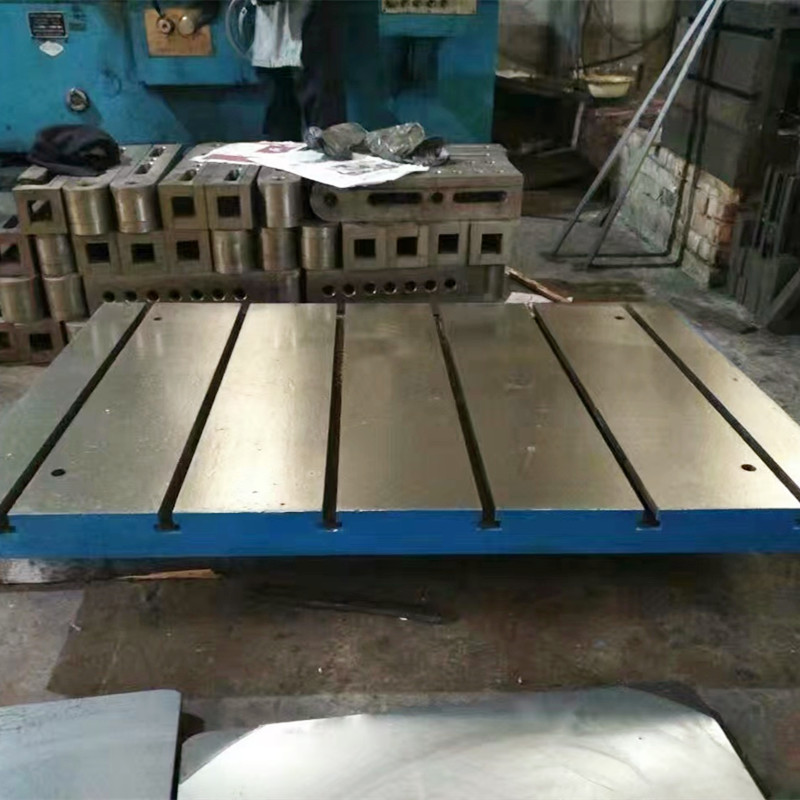

Placa de superfície de inspeção de ferro fundido

Local de origem: Hebei, China

Garantia: 1 ano

Suporte personalizado: OEM, ODM, OBM

Nome da marca ： Storan

Número do modelo: 2011

Material: Ferro fundido

Precisão: personalizado

Modo de operação: personalizado

Peso do item: personalizado

Capacidade: personalizado

Nome do produto ： Placa de superfície de ferro fundido

Material ： HT200-300, QT ou aço

Tamanho: 200×200-4000x8000mm ou personalizar

Dureza da superfície de trabalho: HB160-240

Processo de fundição: fundição de areia de resina

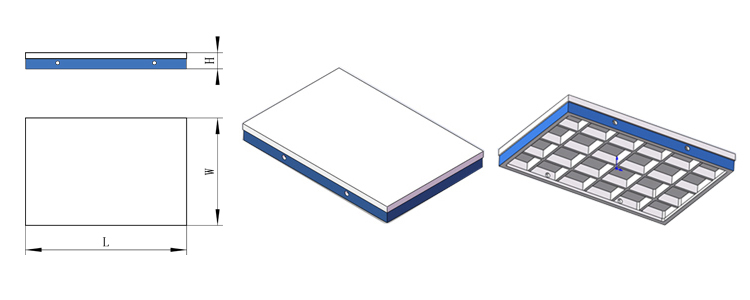

Estrutura ： Estrutura da costela (osso) com espessura de parede suficiente

Pintura ： Primer e tinta facial

Grau de precisão: 0-3

Temperatura de trabalho: (20 ± 5) ℃

Embalagem: caixa de madeira compensada

Tempo de espera

Suporte de aço para serviço pesado:
O suporte de aço para serviço pesado é geralmente projetado para manter as tolerâncias de precisão. Parafusos de nivelamento e rodízios pesados estão disponíveis nas arquibancadas. Os pedidos devem especificar a altura de trabalho exata: do piso ao topo da placa de superfície.

Por que escolher a placa de superfície de ferro fundido do Storan para venda?

Quando se trata de medição e usinagem de precisão, a importância de ter uma placa de superfície confiável não pode ser exagerada. Entre as várias opções disponíveis no mercado, as placas de superfície de ferro fundido de Storan se destacam por sua qualidade e desempenho superiores. Aqui, exploraremos os principais motivos para considerar as placas de superfície de ferro fundido do Storan para suas necessidades, bem como o preço competitivo da placa de superfície de ferro fundido.

Em primeiro lugar, as placas de superfície de ferro fundido de Storan são reconhecidas por sua estabilidade excepcional. Feito de ferro fundido de alta qualidade, essas placas oferecem resistência incomparável a deformação e desgaste, garantindo uma precisão consistente, mesmo nos ambientes mais exigentes. A durabilidade das placas de storan significa que eles podem suportar o uso pesado ao longo do tempo sem sacrificar a precisão, tornando-os um investimento inteligente a longo prazo para qualquer workshop ou ambiente de fabricação.

Outro fator significativo a considerar é o acabamento de precisão das placas de superfície de ferro fundido de Storan. Cada placa é meticulosamente usinada para obter uma planicidade que atenda aos padrões rigorosos do setor. Esse nível de precisão é essencial para aplicativos onde as medições exatas são críticas, permitindo que os usuários realizem seu trabalho com confiança.

Ao discutir o preço da placa da superfície do ferro fundido, o Storan oferece taxas competitivas que se alinham à qualidade e desempenho de seus produtos. Investir em uma placa de superfície de ferro fundido de Storan pode resultar em custos iniciais, mas os benefícios a longo prazo em termos de durabilidade e precisão certamente superam essas despesas iniciais. Além disso, o Storan fornece vários tamanhos e modelos para atender a diferentes requisitos, permitindo que as empresas encontrem a correspondência perfeita para suas necessidades específicas, sem comprometer o orçamento.

Em conclusão, a escolha de uma placa de superfície de ferro fundido do Storan para venda é uma decisão sábia para quem busca confiabilidade, precisão e valor. Com o equilíbrio certo de qualidade e o preço da placa da superfície de ferro fundido competitivo, o Storan garante que suas tarefas de medição e usinagem sejam executadas perfeitamente. Certifique -se de que suas operações nunca vacilam ao fazer a escolha prudente de investir em Storan.

Placas de superfície: granito vs ferro fundido

Placas de superfície de ferro fundido

As placas de superfície de ferro fundido são usadas por décadas em vários ambientes industriais. Uma das principais vantagens de uma placa de superfície de ferro fundido é sua durabilidade. O ferro fundido é conhecido por sua capacidade de suportar cargas pesadas sem se deformar, tornando -o a escolha ideal para usinagem e fabricação. Além disso, suas propriedades naturais de amortecimento ajudam a absorver vibrações, o que pode aumentar a precisão da medição.

No entanto, as placas de superfície de ferro fundido vêm com seu próprio conjunto de limitações. Embora geralmente sejam mais baratos que as placas de superfície de granito, eles também são propensos a ferrugem e corrosão se não forem mantidos adequadamente. Esse fator pode limitar sua vida útil e exigir manutenção frequente. Além disso, as placas de ferro fundido exigem raspagem regular para manter sua planicidade, o que pode demorar muito e pode exigir a experiência de pessoal qualificado.

Placas de superfície de granito

Placas de superfície de granito estão se tornando cada vez mais populares nas aplicações modernas de fabricação e inspeção devido a seus inúmeros benefícios. Uma das principais vantagens de uma placa de superfície de granito é sua resistência inerente a fatores ambientais, como mudanças de umidade e temperatura. Ao contrário do ferro fundido, o granito não enferruja ou corroe, tornando-o uma excelente opção para uso a longo prazo.

As placas de superfície de granito também possuem nivelamento e estabilidade superiores em comparação com seus colegas de ferro fundido. O processo de fabricação para placas de granito permite alta precisão e precisão, o que é crucial para tarefas críticas de medição. Além disso, o granito tem um nível de dureza excepcional, que contribui para sua longevidade e desgaste mínimo ao longo do tempo.

No lado negativo, as placas de superfície de granito podem ser mais caras que as opções de ferro fundido. Eles também são mais quebradiços, o que significa que podem lascar ou rachar se submetidos a extremo impacto ou estresse. Portanto, é necessário um manuseio cuidadoso para garantir a longevidade das placas de granito.

No debate entre placas de superfície de ferro fundido e placas de superfície de granito, a escolha depende em grande parte de suas aplicações específicas, orçamento e preferências de manutenção. Se você precisar de uma placa robusta que possa suportar cargas pesadas e não se importe com a manutenção extra envolvida, uma placa de superfície de ferro fundido pode ser a escolha certa para você. Por outro lado, se você buscar precisão superior, manutenção reduzida e excelente longevidade, uma placa de superfície de granito seria a opção mais adequada.

De 200×200 a 4000x8000mm: como nossas placas de superfície de ferro fundido se adaptam às necessidades de inspeção em todo o setor

As placas de superfície de ferro fundido de Storaen redefinem a versatilidade na metrologia industrial, oferecendo uma faixa de tamanho incomparável – de bancos compactos de 200x200mm a enormes plataformas de 4000x8000mm – que se adaptam perfeitamente às necessidades de inspeção, marcação e calibração nas necessidades de fabricação, fabricação e engenharia. Criado a partir de ferro fundido HT200-300 Premium (HB160-240) com construção aliviada por estresse, nossas placas de base de ferro fundido e tabelas de fabricação de metal combinam precisão, rigidez e recursos personalizáveis para servir como o backbone de controle de qualidade em aplicações que variam de tarefas industriais de pré-precisão a pesos pesados.

Dimensionamento personalizado para cada escala de operação

Microprecisão e uso de bancada (200×200-1000x1000mm)

Ideal para eletrônicos, relojoaria e fabricação de dispositivos médicos, essas placas compactas de superfície de ferro fundido fornecem um padrão estável para inspecionar pequenos componentes, como conectores ou caixas de câmbio. A superfície do solo fino (RA1.6-3,2μm) e a precisão da classe 0–1 (nitidez ≤0,02mm/1000mm) garantem a precisão do nível de mícrons, enquanto o design leve (15 a 50kg) permite fácil integração em bancos de laboratório ou máquina de CNC nas proximidades.

Engenharia Geral e Configurações Modulares (1000×1500–2000x3000mm)

O cavalo de batalha das oficinas mecânicas, essas placas de médio alcance se destacam na verificação de peças de tamanho médio-de blocos de motor automotivo a válvulas hidráulicas. Reforçados com a parte inferior da nervura, eles suportam cargas estáticas de até 2000 kg/m², tornando -as perfeitas como tabelas de fabricação de aço para o alinhamento do acessório de soldagem ou a calibração da máquina CNC. Os slots T opcionais (padrão ISO 2571) e orifícios rosqueados (M8-M24) aumentam a adaptabilidade, permitindo fixação rápida de medidores, acessórios ou ferramentas de alinhamento a laser.

Projetos industriais e de grandes dimensões pesados (2500×4000-4000x8000mm)

Para componentes estruturais aeroespaciais, molduras de máquinas pesadas ou peças de construção naval, nossas maiores placas de base de ferro fundido proporcionam rigidez intransigente. Suas bordas espessadas (50-80 mm) e densas materiais HT300 resistem à deformação sob cargas de 3000kg+, enquanto o recozimento do alívio do estresse (aquecido a 550 ° C por 4 horas) elimina as tensões internas, garantindo a estabilidade da planicidade, mesmo em oficinas de alta temperatura. Essas placas geralmente servem como bases de instalação permanentes para máquinas de medição de coordenadas (CMMs) ou células de soldagem robótica, fornecendo uma referência confiável para inspeções em escala de moinho.

Personalização para demandas exclusivas de aplicativos

Além dos tamanhos padrão, oferecemos soluções personalizadas para atender às necessidades específicas:

Tratamentos de superfície: Escolha entre tinta anti-rust (ideal para ambientes úmidos), revestimentos epóxi (resistência química) ou superfícies superfinadas (RA0.8μm para laboratórios de metrologia).
Aprimoramentos estruturais: adicione suportes de canto reforçados para manuseio de empilhadeiras, zonas de montagem embutidas para equipamentos automatizados ou bordas chanfradas para acesso seguro do operador em espaços de trabalho apertados.
Integração de várias plataformas: Afixem várias tabelas de fabricação de metal usando pinos de alinhamento de precisão, criando superfícies estendidas sem costura para conjuntos de grandes dimensões-common em máquinas agrícolas ou produção de componentes da plataforma de óleo.

Sua solução preferida para qualquer escala de inspeção

Se você precisa de uma placa de superfície de ferro fundido compacto para prototipagem, uma mesa de fabricação de aço de tamanho médio para produção de lote ou uma placa de base de ferro fundido de nível industrial para megaprojetos, a faixa de tamanho e as opções de personalização de Storaen garantem o ajuste perfeito. Ao combinar a confiabilidade atemporal do ferro fundido com a flexibilidade da engenharia, capacitamos os fabricantes a enfrentar todos os desafios de inspeção – do menor componente da maior estrutura – com confiança em seu padrão de medição. Explore nossa gama completa hoje e descubra por que a precisão não tem limite de tamanho.

Resolvendo pontos de inspeção mecânica Pontos: Como as placas de superfície de ferro fundido eliminam erros da peça de trabalho

Na usinagem mecânica, medições inconsistentes, configurações demoradas e superfícies de referência não confiáveis, a qualidade do controle da qualidade da qualidade-até que as placas de superfície de ferro fundido de Storaen entram na figura. Projetado para transformar os fluxos de trabalho de inspeção, nossas placas de base de ferro fundido e tabelas de fabricação de metal abordam os pontos de núcleo com precisão, rigidez e adaptabilidade incomparáveis, garantindo que todo defeito da peça de trabalho seja detectado com confiança.

Ponto de dor 1: posicionamento impreciso que leva ao retrabalho

Muitas lojas lutam com bases de medição instáveis que causam medidores desalinhados e resultados falsos de passagem/falha. As placas de superfície de ferro fundido de STORAEN (Material HT200-300, HB160-240 dureza) fornecem uma fundação sólida:

Estabilidade relevada por estresse: recozida a 550 ° C por 4 horas, as tensões internas de fundição são eliminadas, impedindo a deformação que podem distorcer as leituras-críticas para tarefas de precisão, como a calibração da máquina CNC ou as verificações de cranço da caixa de câmbio.
Aparência no nível de mícrons: com graus de precisão que variam de 0 (0,02 mm/1000 mm) a 3 (0,1 mm/1000 mm), essas placas oferecem uma verdadeira referência plana que torna visível desvios tão pequenos quanto 20 mícrons (0,02 mm), garantindo que nenhum defeito seja detectado.

Ponto de dor 2: Configurações ineficientes para diversas peças de trabalho

A alternância entre os pequenos conectores e os grandes quadros de máquinas não deve exigir várias tabelas. Nossas mesas de fabricação de aço resolvem isso com:

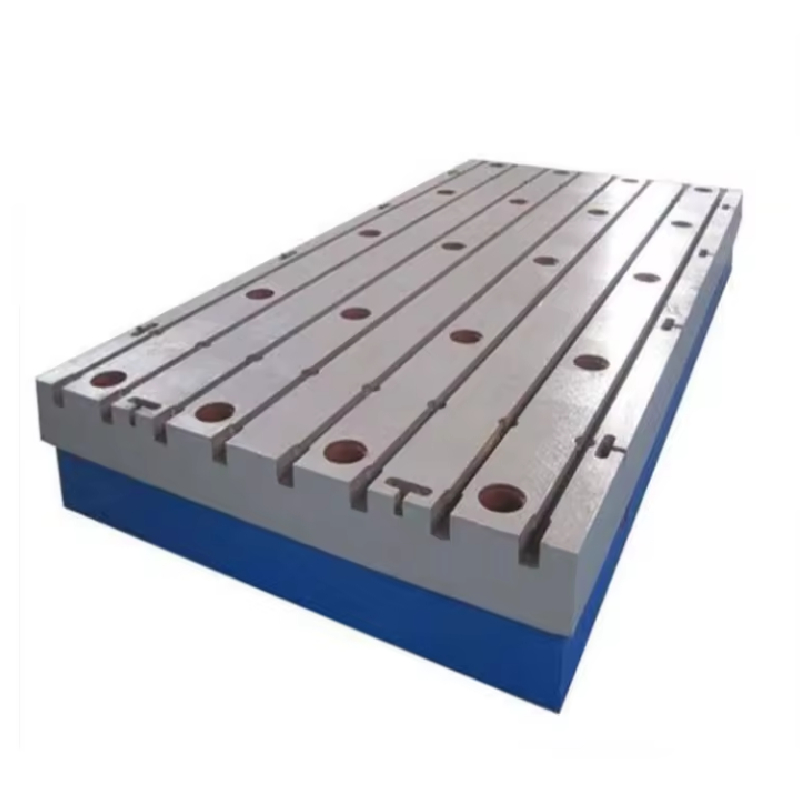

Versatilidade modular: uma grade de slots T opcionais (ISO 2571) e orifícios roscados (M8-M24) permite fixação rápida de placas de ângulo, medidores de altura ou acessórios magnéticos, reduzindo o tempo de configuração em 50% em comparação com superfícies não estruturadas.
Tamanho para cada escala: a partir de bancos de 200x200mm para micro-componentes a 4000x8000mm plataformas para máquinas pesadas, a subestrutura com nervuras de cada placa suporta cargas de 15 kg a 3000 kg sem deflexão, eliminando a necessidade de suportes improvisados que comprometem a precisão.

Ponto de dor 3: alta manutenção e vida útil curta

As superfícies de medição tradicionais se degradam ao longo do tempo devido ao desgaste ou corrosão, mas nossas placas de base de ferro fundido oferecem desempenho duradouro:

Durabilidade por projeto: a estrutura densa de grão do ferro fundido HT200 resiste a arranhões e recuais do contato com bitola frequente, enquanto tinta anti-rusta opcional ou revestimentos epóxi protegem contra derramamentos de líquido de arrefecimento e ambientes úmidos-aumentando a vida útil do serviço em 20% em comparação com alternativas não revestidas.
Upkeep de baixo custo: Ao contrário das placas de granito que racham sob impacto ou requerem manuseio delicado, nossas superfícies de ferro fundido podem ser re-aterradas para restaurar a precisão, oferecendo uma solução econômica para oficinas de alto tráfego.

Por que as placas de superfície de ferro fundido storaen se destacam

Conformidade sem compromisso: Certificado para ISO 9001 e JB/T7974-99, cada placa inclui um relatório de calibração rastreável, garantindo a aceitabilidade em auditorias de qualidade automotiva, aeroespacial e de equipamentos pesados.
Soluções personalizadas para necessidades exclusivas: precisa de uma placa com zonas de montagem embutidas para braços robóticos ou bordas chanfradas para a segurança do operador? Nossa equipe adapta as dimensões, acabamentos de superfície (RA1.6-3,2μm) e recursos estruturais para se adequar ao seu fluxo de trabalho – não é necessária uma solução alternativa.

Transforme dores de cabeça de inspeção em controle de qualidade confiante

Esteja você verificando a planicidade de um coletor hidráulico, marcando pontos de perfuração em uma estrutura de aço ou calibrando um CMM, as placas de superfície de ferro fundido de Storaen eliminam as suposições. Ao fornecer uma superfície de referência estável, precisa e durável, eles transformam os desafios de inspeção mais frustrantes em processos simplificados e confiáveis-para que você possa se concentrar no que importa: fornecer produtos sem defeitos, sempre.

Atualize seu controle de qualidade com uma placa de base de ferro fundido ou mesa de fabricação de metal construída para superar. Explore nosso alcance hoje e veja como a Precision Engineering resolve até os pontos de dor de usinagem mais difíceis.

Material: HT200-300 Specification: 200×200-4000x8000mm or customized Working Surface: flat, grid slots for location, tapped holes, T-slots Hardness of the working surface: HB160-240 Surface treatment: precisely finished by planning and hand scraping Foundry process: resin sand casting Structure: rib (bone) structure with enough wall thickness Painting: primer and face paint Surface coating: working surface covered with pickling oil and Superfície não trabalhadora coberta com tinta anti-atrevida Tratada térmico: Disponível, para alívio do estresse: Disponível para tamanhos correspondentes Grau de precisão: 0-3 Temperatura de trabalho: (20 ± 5) ℃ Embalagem: caixa de madeira compensada
